高低壓供配電技術實訓柜（GCK）
- 型號：TRYDLX-16
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 工業自動化、電力供配電系列 / 供配電電氣工程實訓裝置 / 內容
- 產品詳情

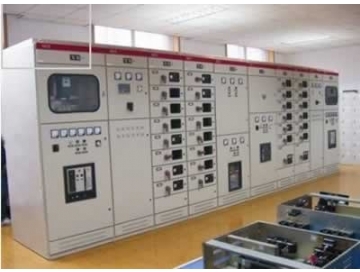

TRYDLX-16高低壓供配電技術實訓柜（GCK）
產品簡介：
TRYDLX-16高低壓供配電技術實訓柜（GCK）包括10/0.4kV變配電系統。通過在高低壓供電實訓裝置上的實訓和實習，使學生了解和掌握電力供電系統的基礎知識，熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能，能正確分析中小型工廠變配電系統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，并能看懂電氣安裝圖，掌握車間變配電所、配電線路的設計方法及基本內容，具有安全用電、節約用電的基本知識，培養學生解決供電系統問題的能力，提高學生動手能力和實踐能力，為畢業設計和以后的工作打下較好的基礎。
通過低壓成套開關設備的實訓，學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力；掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點；掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。
一．高低壓供配電技術實訓柜構成
系統為成套結構，與真實供電系統的要求相一致，學員通過訓練不僅能掌握單臺設備的設計安裝與調試，還可通過整套系統的調試對供電系統形成一個完整的概念。
二、高低壓供配電技術實訓柜設計符合下列標準：
IEC439-1低壓成套開關設備和控制設備
GB7251低壓成套開關設備和控制設備
JB/T9661-1999低壓抽出式成套開關設備等表準
三、高低壓供配電技術實訓柜柜內設備清單表
高壓部分
|
一 |
1#電源主開關進線柜 |
|
臺 |
1 |
|||||||||||
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|||||||||||
|
1 |
高壓隔離開關 |
|
臺 |
1 |
|||||||||||
|
2 |
高壓電流互感器 |
LZZBJ9-12-200/5 |
臺 |
3 |
|||||||||||
|
3 |
氧化鋅避雷器 |
HY5WZ-17/45 |
只 |
3 |
|||||||||||
|
4 |
帶電顯示裝置 |
DXN-10/T |
組 |
1 |
|||||||||||
|
5 |
穿墻套管 |
|
套 |
3 |
|||||||||||
|
6 |
絕緣支柱 |
|
只 |
3 |
|||||||||||
|
7 |
柜體 |
XGN2650*1100*1200mm |
臺 |
1 |
|||||||||||
|
低壓部分 | |||||||||||||||
|
明細表 |
|||||||||||||||
|
一 |
低壓進線柜 |
GGD-2200*800*800 |
臺 |
1 |
|||||||||||
|
序號 |
名稱 |
型號規格 |
單位 |
數量 |
|||||||||||
|
1 |
隔離開關 |
HD13BX/-600/31 |
臺 |
1 |
|
||||||||||
|
2 |
萬能式斷路器 |
DW15-630/3熱電磁式電動 |
臺 |
1 |
|
||||||||||
|
3 |
電流電壓表 |
42L6-A.V |
只 |
4 |
|
||||||||||
|
4 |
電流互感器 |
BH-400/5 |
只 |
4 |
|
||||||||||
|
5 |
熔斷器 |
RT18-32A |
套 |
3 |
|
||||||||||
|
6 |
浪涌保護器 |
100/4P |
只 |
1 |
|
||||||||||
|
7 |
萬能轉換開關 |
LW5-16D/YH3/3 |
臺 |
1 |
|
||||||||||
|
8 |
柜體 |
GGD-2200*800*800 |
臺 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
二 |
低壓計量柜 |
GCK-2200*800*800 |
臺 |
1 |
|||||||||||
|
序號 |
名稱 |
型號規格 |
單位 |
數量 |
|||||||||||
|
1 |
隔離開關 |
HD13BX/-600/31 |
臺 |
1 |
|
||||||||||
|
2 |
智能斷路器 |
DW45-630/3垂直固定式 |
臺 |
1 |
|||||||||||
|
3 |
智能數顯多功能表 |
|
只 |
1 |
|||||||||||
|
4 |
電流互感器 |
BH-400/5 |
只 |
4 |
|
||||||||||
|
5 |
熔斷器 |
RT18-32A |
套 |
3 |
|
||||||||||
|
6 |
浪涌保護器 |
40KA/4P |
只 |
1 |
|
||||||||||
|
7 |
柜體 |
GCK-2200*800*800 |
臺 |
1 |
|
||||||||||
|
|
|
|
|
|
|
||||||||||
|
三 |
固定抽屜式出線柜 |
GCK-2200*800*800 |
臺 |
1 |
|||||||||||
|
序號 |
名稱 |
型號規格 |
單位 |
數量 |
|||||||||||
|
1 |
電流互感器 |
BH-A |
只 |
3 |
|
||||||||||
|
2 |
智能數顯編程電流表 |
|
只 |
3 |
|
||||||||||
|
3 |
塑殼斷路器 |
NM1-400400/A/3300 |
臺 |
2 |
|
||||||||||
|
4 |
塑殼斷路器 |
NM1-225/225A/3300 |
臺 |
1 |
|
||||||||||
|
5 |
塑殼斷路器 |
NM1-100/100A/3300 |
臺 |
2 |
電動式 |
||||||||||
|
6 |
柜外操作機構 |
CM1型 |
套 |
3 |
|
||||||||||
|
7 |
板后接線裝置 |
CM1型 |
套 |
3 |
|
||||||||||
|
8 |
柜體 |
GCK-2200*1000*800 |
臺 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
四 |
固定抽屜式電容柜 |
GCK-2200*800*800 |
臺 |
1 |
|||||||||||
|
序號 |
名稱 |
型號規格 |
單位 |
數量 |
|||||||||||
|
1 |
熔斷式隔離開關 |
QSA-200A/3P |
臺 |
1 |
|
||||||||||
|
2 |
信號燈 |
AD11-22 |
只 |
6 |
|
||||||||||
|
3 |
電容切換接觸器 |
CJ19-65/ |
臺 |
1 |
|
||||||||||
|
4 |
電容切換接觸器 |
CJ19-40/ |
臺 |
1 |
|
||||||||||
|
5 |
電容切換接觸器 |
CJ19-32/ |
臺 |
2 |
|
||||||||||
|
6 |
電容切換接觸器 |
CJ19-25/ |
臺 |
2 |
|
||||||||||
|
7 |
熱繼電器 |
JR36-63/3 |
只 |
4 |
|
||||||||||
|
8 |
熱繼電器 |
JR36-20/3 |
只 |
2 |
|
||||||||||
|
9 |
低壓電力補償電容 |
BSMJ-30KVar/0.45 |
臺 |
1 |
|
||||||||||
|
10 |
低壓電力補償電容 |
BSMJ-20KVar/0.45 |
臺 |
1 |
|
||||||||||
|
11 |
低壓電力補償電容 |
BSMJ-15KVar/0.45 |
臺 |
2 |
|
||||||||||
|
12 |
低壓電力補償電容 |
BSMJ-12KVar/0.45 |
臺 |
2 |
|
||||||||||
|
13 |
電流互感器 |
BH-200/5 |
只 |
3 |
|
||||||||||
|
14 |
智能數顯編程三相電流表 |
|
只 |
1 |
|
||||||||||
|
15 |
智能數顯編程三相電壓表 |
|
只 |
1 |
|
||||||||||
|
16 |
電容補償器 |
6回路/220V |
臺 |
1 |
|
||||||||||
|
17 |
氧化鋅避雷器 |
|
只 |
3 |
|
||||||||||
|
18 |
柜體 |
GCK-2200*800*800 |
臺 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
五 |
低壓負載柜 |
||||||||||||||
|
1：單相220V電機功率15KW以下單相220V的電動機單啟動（CJT1型的交流接觸器）與三相電動機 |
|||||||||||||||
