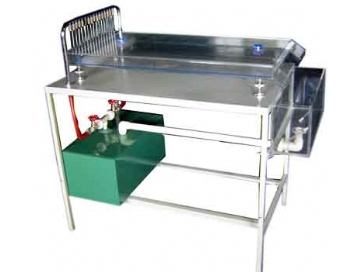

自循環流譜流線演示儀

自循環流譜流線演示儀主要配置：

PVC板循環水箱，低噪音防腐水泵，有機玻璃電場水槽，節能燈，直流穩壓可調節電源，流線發生器，控制閥門，圓柱形、機翼形、突擴突縮試件各一個，可移動噴塑臺架等。

自循環流譜流線演示儀技術參數：

規格：900mm×400mm×1000mm

功率：220V　250W

實驗時電化學產生的紅黃相間的工作液體在顯示盤處顯示其流過機翼、圓柱、孔板、閘板、孔道、文丘里管、突擴突縮產生的各種流線，顯示多種幾何邊界的平面勢流流線簇，以分析其流速場的流速變化；演示流行線，跡線，脈線的性質，特征及其恒定與非恒定流下的不同形態，分析管流，明渠流，繞流等不同邊界流有勢流動的流速與壓強的定性關系。
