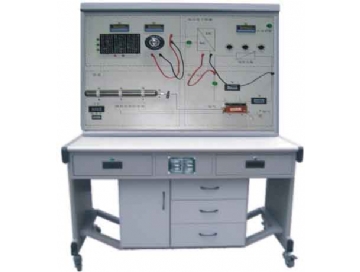

燃料電池教學實訓臺

燃料電池教學實訓臺介紹：

燃料電池發電系統控制單元是整個實驗裝置的核心部分，通過控制燃料電池堆的溫度、氫氣壓力、空氣風量和尾氣排放，實現燃料電池發電系統的熱管理和水管理。針對不同負載，可研究恒電流、恒電壓、恒功率、恒電阻等多種方式下的電堆特性，繪制相應的特性曲線。

通過調整和優化控制變量，確定最優操作條件，獲得最佳的系統輸出性能。針對不同類型電堆，通過比較電堆特性曲線，評價電堆性能。

1、燃料電池發電系統的熱管理和水管理

針對風冷型燃料電池堆，通過調節風扇電壓，改變風扇轉速，控制電堆溫度；針對水冷型燃料電池堆，通過調節循環水泵電壓，改變冷卻水流量，控制電堆溫度，實現電堆的熱管理。設定電磁閥開閉周期和占空比，調節尾氣排放量，控制電堆內部濕度，實現電堆水管理。

2、燃料電池堆的特性研究

應用所提供的線形負載（變阻器）和燈泡負載，通過觀察顯示儀表，初步了解電堆的電流、電壓和功率特性。利用所提供的電子負載，進行恒電流、恒電壓、恒功率和恒電阻實驗，繪制不同負載變化下的V－I和P－I曲線，研究電堆的輸出特性。燃料電池堆V－I曲線繪制，空冷型燃料電池堆V－I曲線。

3、燃料電池堆的性能優化

調節精密減壓閥，控制氫氣進氣壓力；調節風扇電壓

外觀尺寸：160cm*75cm*150cm

燃料電池教學實訓臺特點：

1、實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。

2、實現電堆溫度和尾氣排放控制。

3、制定燃料電池性能測試規則，建立電堆性能評價模型。

4、設計制作全檢測型燃料電池性能分析實驗系統平臺。

5、電堆功率100W，儀表由系統獨立12V供電，系統耗氫1.5L/min，Labview顯示界面編程。

6、線性負載60W、可選電子負載300W、阻性負載（LED陣列）50W。

燃料電池教學實訓臺主要實驗：

1、線形負載和燈泡負載電堆性能實驗

2、恒值負載電堆性能實驗

3、不同溫度電堆性能曲線實驗

4、不同壓力電堆性能曲線實驗

5、不同尾氣排放量電堆性能曲線實驗

6、最佳電堆性能曲線實驗

7、不同類型電堆性能評價實驗
