序號和名稱

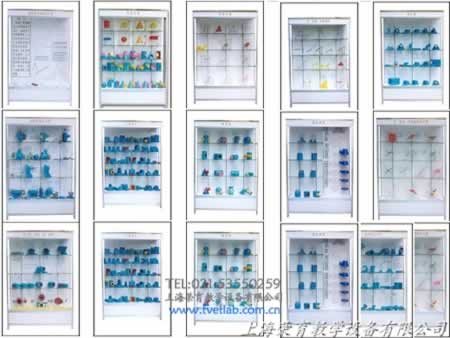

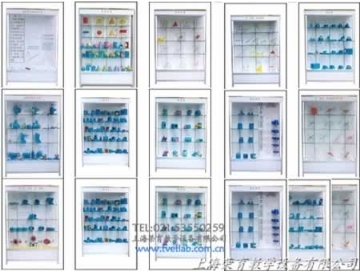

機械制圖陳列柜內模型內容

第一柜：制圖基本知識與工具

（1）羅馬數字示列（2）阿拉伯數字示例（3）拉丁字母示例（4）標題欄、明細欄（5）比例（6）字體（GB-T14691—93）基本要求（7）長仿宋體漢字示例（8）圖紙幅面和尺寸（9）圖框格式

（10）三角尺（11）三棱比例尺（12）圓形量角器（13）多功能模板（14）圓規

第二柜：點、直線、平面投影

點的三面投影、一般位置直線的三面投影、線段實長和傾角α、垂面側、水平面、斜投影與正投影、直線的跡點、平面投影的特性、跡線平面、中心投影法、點在直線上的投影特性、線段的投影特征、四個分角中點的投影

第三柜：點、直線、平面的相對位置

直角投影定理、相交兩直線的投影、利用投影的積聚性求直線與平面的貫穿點、用輔助面法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線平面跡線作法、正垂面上圓的投影、立體表面上的直線和投影的相對位置分析、交叉兩直線的投影、相交兩直線的投影特征、用輔助線法求直線與平面的貫穿點、求兩個一般位置平面的交線、平行兩直線的投影

第四柜：投影變換

投影變換的兩種基本方法(換面法)、投影變換的兩種基本方法(旋轉法)、點繞正垂軸旋轉、一般位置直線變換為新投影面垂直線、將一般位置直線旋轉成投影面平行線、一般位置直線變換為新投影面的平行線、一般位置平面變換為新投影面平行面、一般位置平面變換為新投影面垂直面、將正垂面變換成投影面平行面、點的二次換面、投影面平行線變為投影面垂直線、求A點到P平面的距離及A點對P平面所作垂線的垂足K、用二次換面法畫組合體視圖

第五柜：曲線與曲面

曲面立體的兩面投影示例（斜置的圓柱）、曲面立體的兩面投影示例（斜圓柱）、曲面立體的兩面投影示例、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱）、曲面立體的兩面投影示例（斜置的圓錐）、曲面立體的兩面投影示例（斜圓錐）、曲面立體的兩面投影示例（上下倒置的圓臺）、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱）、曲面立體的兩面投影示例（有半球槽的圓柱體）、曲面立體的兩面投影示例（組合回轉體示例一）、曲面立體的兩面投影示例（組合回轉體示二）、連桿頭部的截交線、鉛垂面堆切圓球的截交線投影、曲線形成、空間曲線、回轉曲面的形成及投影、錐面、柱狀面、錐狀面、圓柱螺旋線、圓錐螺旋線、單葉雙曲回轉面、圓環面的形成、頂針的截交線

第六柜：截交相貫

半圓球切槽的投影、缺口三棱錐、圓柱開槽的投影、開槽空心圓柱的投影、求截交線2件、鏜刀桿頭部的投影、接頭投影、千斤頂蓋投影、相慣線的剖面5件

第七柜：相貫線

正交兩圓柱相貫線、正交兩圓柱相貫線、用球面法求圓柱與圓錐的相貫線、兩正交圓柱的相貫線圓柱上鉆孔及兩圓柱孔的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、兩偏交圓柱的相貫線、圓錐臺和半圓球的相貫線、圓柱和圓錐正交的相貫線、斜交兩圓柱的相貫線、圓柱與圓錐正交、作軸線不相交、直徑不相等的兩圓柱的相貫線、圓柱與半圓球相交相貫線的特殊情況2件、圓柱、圓臺和圓球的相貫線

第八柜：表面交線

圓柱的投影與表面上取點、圓錐的投影與表面上取點、六棱柱的投影與表面上求點、形體中面的分析、圓球投影和表面上取點、圓環投影與表面上的取點、專用墊圈的投影、五棱錐的投影與表面上的求點、表面交線模型22件

第九柜：組合

8-2：組合體的組合方式（2件）、8-3：外表面共面與不共面（2件）

8-4：內表面共面與不共面（2件）8-5：外表面相切、

8-6：內表面相切、8-8：平面與曲面表面相交、8-9：兩曲面相交、

8-11：軸承座及其形體分析、8-13：墊塊、

8-15：幾個視圖聯系起來看（4件）8-17：支架、8-21：壓板、

8-30：構形設計力求新穎（3件）、8-33：疊加構成的組合體、8-35：圓柱挖切構成的組合體、8-36：綜合構成的組合體

第十柜：機件表達方法

9-1：基本投影面、9-5：局部視圖、

9-6：對稱物體局部視圖、9-7：斜視圖、9-9：剖視圖、

9-11：全剖視圖、9-12：半剖視圖（一）、9-13：半剖視圖（二）

9-14：局部剖視圖、9-16：單一斜剖切面9-17：階梯剖的全剖視圖、9-18：階梯剖的半剖視圖9-19：階梯剖的局部剖視圖、9-22：兩個相交的剖切面、9-23：旋轉剖視產生不完整要素的情況、9-24：復合剖、

9-25：用斷面表達軸和鍵槽等結構、9-28：剖切斷面分離時斷面圖、

9-29：兩相交剖切平面剖出的移出斷面圖、9-34：相同結構的畫法

9-35：多孔結構的畫法、9-36：肋、孔的簡化畫法（2件）、9-37：法蘭盤上均布孔的簡化畫法、9-40：橢圓的簡化畫法

第十一柜：零件圖

11-1：柱塞套、11-3：泵軸、11-4；端蓋、11-5：托架、11-7：箱體、11-54；蝸輪減速箱體、閥體、法蘭盤、圓錐管、缸體、手輪、軸架、支架車床尾座空心套、盤

第十二柜：零件圖、齒輪、鍵、彈簧

10-29：直齒圓柱齒輪傳動、10-29：圓錐齒輪傳動10-29：蝸桿蝸輪傳動、10-28：漸開線花鍵聯接畫法表10-6：普通平鍵、表10-6：半圓鍵表10-7：圓柱銷、表10-7：圓錐銷表10-7：開口銷、表10-11：壓縮彈簧表10-11：拉伸彈簧、表10-11：扭轉彈簧表10-11：板彈簧、表10-11：渦卷彈簧10-37：直齒圓柱齒輪零件圖、10-42：圓錐齒輪零件圖10-44：蝸桿零件圖、10-45：蝸輪零件圖

第十三柜：裝配圖表達方法

球閥（2件）、機油泵、齒輪油泵（2件）、銑刀頭（2件）、油泵（2件）

第十四柜：裝配圖讀圖

滑動軸承、齒輪泵、旋塞、杠桿、微動機構、機用虎鉗、臺虎鉗、減速器

第十五柜：標準件

10-5：外螺紋的畫法、10-6：內螺紋的畫法10-7：加工內螺紋、10-8：部分螺紋的畫法10-9：螺紋孔中相貫線的畫法、10-10：螺紋聯接的畫法、10-14：螺栓聯接10-14：螺釘聯接、10-14：雙頭螺柱聯接

表10-3：六角頭螺栓、表10-3：雙頭螺柱表10-3：開槽圓柱頭螺釘、

表10-3：開槽沉頭螺釘、表10-3：開槽盤頭螺釘表10-3：開槽平端緊定螺釘、表10-3：Ⅰ型六角螺母表10-3：平墊圈、表10-3：彈簧墊圈

第十六柜：習題模型

共：30件
