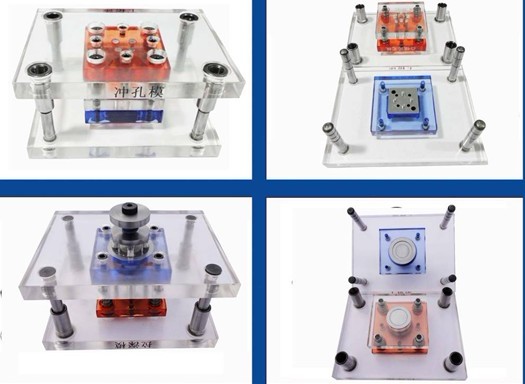

TRYMJ-105彩色透明沖壓模具系列

（一）透明沖壓模具主要功能及技術特點：

主要指標

1規格：200x150mm、100x85mm

2彩色透明模具模架材料為進口歐洲彩色透明亞克力板代替。歐洲

3將模胚各零件名稱絲印到模具的表面，透明沖壓模具使學生輕松的掌握模具的理論知識，直觀的、輕松的認識模的結構。

4模具按照真實模具的制造方法制作而成,模具重量為真實模具三分之一重，學生可以輕松的搬動，反復的拆裝，拆裝過程干凈，安全，開模輕快，無需敲打，撬撥。

5該模具可置于本公司研發的與微型冷沖、拉伸成型機組配合可進行沖壓、拉伸成型。

6模具凸凹模采用標準冷沖模具鋼，導柱導套采用模具標準件，螺栓全部采用12.9級進口螺栓。臺灣

7能使用0.2～0.5mm薄鋁片或鐵片生產出五金零件，可長期反復拆裝

8每套模具配有模具結構動畫演示光盤和教學課件。免費升級

（二）透明沖壓模具主要技術參數序號

名稱規格

1模具尺寸200x150mm、100x85mm

2止口尺寸4×5㎜

4模具結構多套結構

6材料彩色透明亞克力

7透光率90﹪以上

8耐酸性+9耐堿性+10材料質量1.2
