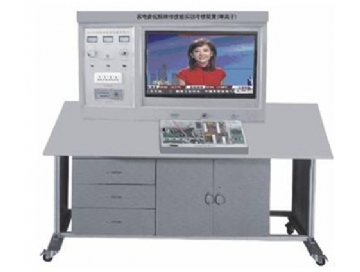

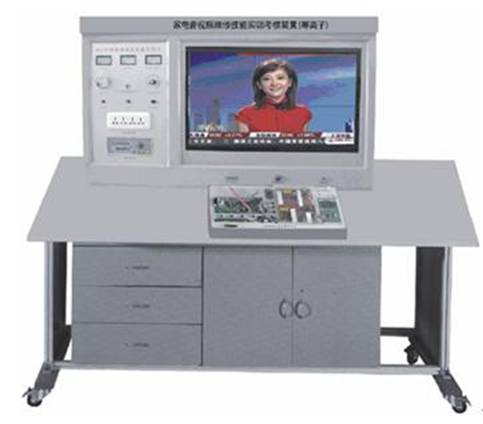

TRY-607家電音視頻維修技能實訓考核裝置

（智能型、42寸等離子）

一、家電音視頻維修技能實訓考核裝置產品概述

家電音視頻維修技能核核裝置”是根據是華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，接照職業教育的教學的實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所有家電類專業及家電維修專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

二、家電音視頻維修技能實訓考核裝置技術性能

1.輸入電源：?jiǎn)蜗嗳€制AC220V±10%50HZ

2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）

3.整機容量：＜300VA

4.安全保護：動作電流≤30mA、動作時間≤0.1s

5.外形尺寸：170cm×93cm×135.5cm

6．具有實驗室管理系統，帶密碼開機和定時關機功能

三、家電音視頻維修技能實訓考核裝置系統組成

本裝置由實訓控制屏、實訓桌體、等離子顯示器和實訓組件四部分組成

(一)實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

1.交流電源（均帶有過流保護）

輸出電源：市電輸出220V50HZ

隔離變壓器輸出220V50HZ

14.5V50HZ

2.直流電源：±16V/+12V

3.彩色信號發生器

（1）輸出信號頻率范圍：第12頻道

（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵進接選擇

（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）

（4）信號制式：PAL-D/K

4.智能考核接口單元：答題器接品、PCL機串行接口、彩電模塊接口

（二）等離子顯示器：42寸分辯率：1024×768：亮度：1000流明對比度：2000：1

（三）實訓組件

本裝置由等離子彩電模塊、智能實訓考核組成。

1.等離子電視實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻處輸出單元、AD模數轉換單元、掃描變換電路單元、幀存儲輸出單元、時序信號控制產生單元、內置設故排故系統（可由電腦隨機故障點）

2.智能實訓考核系統

(1)計算機可以監控1-126臺家用電器智能考核臺

(2)已設置20多個故障點。

(3)具有發卷功能

(4)具有收卷功能

(5)具有單臺和全部實驗臺清零功能

(6)具有自動檢測各家用電器考核臺的通訊聯機情況

(7)可以生成學生個人成績單

(8)可以對學生考核情況進行統計、分析

(9)設有進入系統密碼，進入系統后能夠修改密碼

(10)具有打印功能

(11)具有答題次數限制功能

(12)學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

(四)實訓桌:

整體結構采用鋁合金框架落地臺式,并設有萬向輪和四個固定調節機構,便于移動和固定。桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、家電音視頻維修技能實訓考核裝置實訓項目

1．理解等離子電視中各主要元件的基本結構及工作原理；

2．認識等離子電視機各主要單元電路的組成，理解其基本的工作原理；

3．電子調諧器的測量與分析；

4．遙控及本機鍵盤控制測量與分析；

5．視頻信號處理流程測量與分析；

6．音頻處理流程測量與分析；

7．Sync同步信號控制測量與分機；

8．陰極陽極驅動測量與分析。
