模電數電實驗實訓考核實驗室成套設備
- 型號：TRYXK-760A
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 模電數電電力拖動實驗設備 / 內容
- 產品詳情

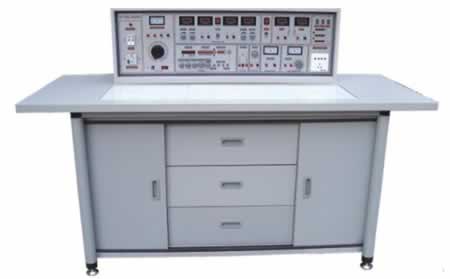

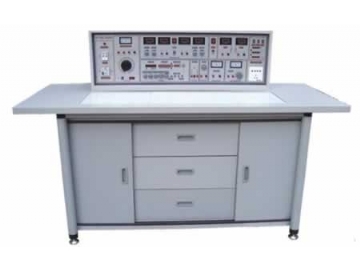

TRYXK-760A模電數電實驗實訓考核實驗室成套設備
一、模電數電實驗實訓考核實驗室成套設備實驗臺功能：
1、實驗臺構成與性能：
1.1電源及參數：
1.1.1、輸入電源：單相三線輸入
1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：一臺0.5KA單相0-250V輸出。
B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(開路)：±lOV
1.2.7輸出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
二、模電數電實驗實訓考核實驗室成套設備結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套特制實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等)桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、教學器材配備：
MF-500萬用表13只，數字萬用表13只，臺鉆1臺，電烙鐵及烙鐵架25套，微型手槍鉆1臺，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套模電、數電技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，特制通用集成座等，學生凳25張。
三、模電數電實驗實訓考核實驗室成套設備實驗與實訓項目：
（一）實驗項目
(1)模擬部分
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
|
2．分壓式電流負反饋偏置電路 |
3．用二極管穩定工作點 |
|
4．共基極放大電路 |
5．共集電極放大電路 |
|
6．共源極基本放大電路 |
7．場效應管共漏極電路 |
|
8．場效應管共柵極電路 |
9．單管阻容放大電路 |
|
10．變壓器耦合放大電路 |
11．甲類功率放大電路 |
|
12．串聯電流負反饋電路 |
13．串聯電壓負反饋電路 |
|
14．并聯電壓負反饋電路 |
15．并聯電流負反饋電路 |
|
16．共基共射極放大電路 |
17．自舉射極輸出電路 |
|
18．NPN一PNP直接耦合放大電路 |
19．用負反饋消除自激振蕩 |
|
20．晶體管開關作用 |
21．變壓器反饋式振蕩電路 |
|
22．電容三點式振蕩電路 |
23．電感三點式振蕩電路 |
|
24．差動放大電路的基本形式 |
25．長尾式差動放大電路 |
|
26．雙電源長尾式差動放大電路 |
27．運放用作交流比例放大 |
|
28．反相輸入保護措施 |
29．同相輸入保護措施 |
|
30．電源極性錯接的保護 |
31．RC高通電路 |
|
32．利用三極管來保護器件 |
33．差動輸入運算電路 |
|
34．快速積分電路 |
35．模擬一階微分方程電路 |
|
36．模擬二階微分方程電路 |
37．基本對數運算電路 |
|
38．實用微分電路 |
39．反對數放大基本電路 |
|
40．簡單的過零比較電路 |
41．利用二級管作為上限檢測幅度選擇電路 |
|
42．下限幅度選擇電路 |
43．RC無源網絡的低通濾波電路 |
|
44．同相輸入一階低通濾波電路 |
45．反相輸入一階低通濾波電路 |
|
46．簡單的二階RC濾波電路 |
47．典型二階RC有源低通濾波電路 |
|
48．典型二階高通有源濾波電路 |
49．基本帶通濾波電路 |
|
50．典型帶通濾波電路 |
51．矩型波振蕩電路 |
|
52．寬度可調的矩形波發生器 |
53．幅頻可調的鋸齒波發生器 |
|
54．單相半波整流電路 |
55．單相全波整流電路 |
|
56．電容濾波電路 |
57．電容濾波帶電阻負載 |
|
58．RC濾波電路 |
59．基本LC濾波電路 |
|
60．二倍壓整流電路 |
61．三倍壓整流電路 |
|
62．基本穩壓電路 |
63．基本調整管穩壓電路6 |
|
64．具有放大環節的穩壓電路 |
65．單相半波可控硅整流 |
|
66．電子調壓電路 |
67．電子催眠器一一趣味性實驗一 |
|
68．電子門鈴電路一一趣味性實驗二 |
69．電子報警電路一一趣味性實驗三 |
(2)數字部分
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進制減法計數器 |
|
29．異步十進制加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |
（2）實訓項目
|
1.常用儀器儀表的使用； |
2.常用電子元器件的識別與檢測； |
|
3.電烙鐵拆裝與電子錫焊技能訓練； |
4.印刷線路板的制作； |
|
5.三端集成穩壓直流電源的制作； |
6.串聯型直流穩壓電源的制作； |
|
7.低頻信號電壓放大器的裝配與測試； |
8.具有負反饋信號放大器電路的制作與測試； |
|
9.文式橋振蕩器的焊接與調試； |
10.電池電壓監視電路的制作與測試； |
|
11.電子催眠器電路的制作； |
12.模擬“知了”電子電路的制作實訓； |
|
13.實用聲控、光控節電照明燈的制作與實訓； |
14.語音報警喇叭的制作與實訓； |
|
15.邏輯測試器的制作與測試； |
16.正負脈沖信號的制作與測試； |
|
17.智力競賽搶答器的制作； |
18.水位報警器電路的制作； |
|
19.迷你閃光彩燈的制作； |
20.光控音樂門鈴； |
|
21.實用模擬自然風控制器的制作； |
22.臺燈調光電路； |
|
23.實用CMOS觸摸鎖鑰電路； |
24.自動充電器的制作； |
|
25.半導體收音機的組裝與調試 |
