電工模電數電電氣控制（電力拖動）設備四合一綜合實驗室設備
- 型號：TRY-530C
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 模電數電電力拖動實驗設備 / 內容
- 產品詳情

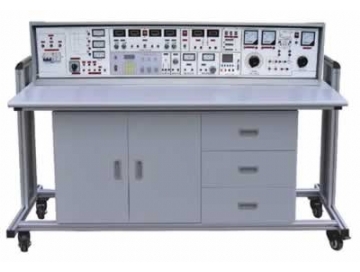

TRY-530C電工模電數電電氣控制（電力拖動）設備四合一綜合實驗室設備
(帶智能型功率表、功率因數表)
一、電工模電數電電氣控制實驗臺功能簡介:
TRY-530C電工模電數電電氣控制（電力拖動）設備四合一綜合實驗室設備具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、電工模電數電電氣控制實驗臺適用范圍:
TRY-530C電工模電數電電氣控制（電力拖動）設備四合一綜合實驗室設備適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路，電氣控制設備等課程實驗。該實驗臺是現有實驗室設備的更新換代或新建、擴建實驗室的理想教學適用產品。
三、實驗臺和實驗操作桌結構和功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波.
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f＜lMHz幅度≤15Vp-p，1M＜f≤2MHz幅度≤11Vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz,六位數顯。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器(WBK-2000電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
1.9智能功率、功率因數表：
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗。
4、教學器材配備：39只1.5級指針式直流電流表，26臺180W三相電機，26只熱繼電器，26只時間繼電器，78只交流接觸器，13只MF47萬用表，l3只數字萬用表，39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成電路、可控硅、邏輯電平開關、邏輯電平指示等元件盒(元件已裝在元件盒內)，91只集成座，39只電流測試插座，25套電烙鐵及烙鐵架，13套剝線鉗、螺絲刀、尖嘴鉗等工具，25張學生凳。
5、用戶自備教學器材:雙蹤示波器(型號不限)，功率表、毫伏表、滑線變阻器。
（二）實驗項目：
（1）電工實驗項目
|
1．電工測量儀表的使用 |
2．常用元件的識別與檢測 |
|
3．線性元件與非線性元件的伏安特性 |
4．電源的外特性 |
|
5．電位值、電壓值的測定 |
6．電流表和電壓表的擴程 |
|
7．基爾霍夫定律的驗證 |
8．驗證楞次定律 |
|
9．迭加原理與互易定理的驗證 |
10．戴維南定理與諾頓定理的驗證 |
|
11．電壓源與電流源的等效變換 |
12．受控源特性的研究 |
|
13．一階電路實驗 |
14．二階電路的過渡過程 |
|
15．研究LC元件在直流和交流電路中的特性 |
16．負載獲得最大功率的條件 |
|
17．交流電路參數的測量 |
18．正弦交流電略中RLC元件的特性 |
|
19．RL及RC串聯電路實驗 |
20．RLC串聯諧振電路 |
|
21．日光燈電路的連接及功率因數改善 |
22．三相負載的星三角接法 |
|
23．三相電路及功率的測量 |
24．R-C選頻網絡研究 |
|
25．二端口網絡研究 |
26．單相變壓器實驗 |
|
27．互感電路實驗 |
28．三相異步電動機的使用與起動 |
|
29．三相電動機繼電接觸控制的基本電路 |
30．三相電動機Y-△起動控制實驗 |
|
31．三相電動機的順序控制實驗 |
32．三相電動機能耗制動控制實驗 |
(2)模電部分實驗內容：
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
|
l．電壓負反饋偏置電路 |
2．分壓式電流負反饋偏置電路 |
|
3．用二極管穩定工作點 |
4．共基極放大電路 |
|
5．共集電極放大電路 |
6．共源極基本放大電路 |
|
7．場效應管共漏極電路 |
8．場效應管共柵極電路 |
|
9．單管阻容放大電路 |
10．變壓器耦合放大電路 |
|
11．甲類功率放大電路 |
12．串聯電流負反饋電路 |
|
13．串聯電壓負反饋電路 |
14．并聯電壓負反饋電路 |
|
15．并聯電流負反饋電路 |
16．共基共射極放大電路 |
|
17．自舉射極輸出電路 |
18．NPN一PNP直接耦合放大電路 |
|
19．用負反饋消除自激振蕩 |
20．晶體管開關作用 |
|
21．變壓器反饋式振蕩電路 |
22．電容三點式振蕩電路 |
|
23．電感三點式振蕩電路 |
24．差動放大電路的基本形式 |
|
25．長尾式差動放大電路 |
26．雙電源長尾式差動放大電路 |
|
27．運放用作交流比例放大 |
28．反相輸入保護措施 |
|
29．同相輸入保護措施 |
30．電源極性錯接的保護 |
|
31．RC高通電路 |
32．利用三極管來保護器件 |
|
33．差動輸入運算電路 |
34．快速積分電路 |
|
35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 |
|
37．基本對數運算電路 |
38．實用微分電路 |
|
39．反對數放大基本電路 |
40．簡單的過零比較電路 |
|
41．利用二級管作為上限檢測幅度選擇電路 |
42．下限幅度選擇電路 |
|
43．RC無源網絡的低通濾波電路 |
44．同相輸入一階低通濾波電路 |
|
45．反相輸入一階低通濾波電路 |
46．簡單的二階RC濾波電路 |
|
47．典型二階RC有源低通濾波電路 |
48．典型二階高通有源濾波電路 |
|
49．基本帶通濾波電路 |
50．典型帶通濾波電路 |
|
51．矩型波振蕩電路 |
52．寬度可調的矩形波發生器 |
|
53．幅頻可調的鋸齒波發生器 |
54．單相半波整流電路 |
|
55．單相全波整流電路 |
56．電容濾波電路 |
|
57．電容濾波帶電阻負載 |
58．RC濾波電路 |
|
59．基本LC濾波電路 |
60．二倍壓整流電路 |
|
61．三倍壓整流電路 |
62．基本穩壓電路 |
|
63．基本調整管穩壓電路6 |
64．具有放大環節的穩壓電路 |
|
65．單相半波可控硅整流 |
66．電子調壓電路 |
|
67．電子催眠器一一趣味性實驗一 |
68．電子門鈴電路一一趣味性實驗二 |
|
69．電子報警電路一一趣味性實驗三 |
（3）數字部分
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進制減法計數器 |
|
29．異步十進制加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |
（4）電氣控制部分
|
1．閘刀開關正轉控制線路 |
2．接觸器點動正轉控制線路 |
|
3．具有自鎖的正轉控制線路 |
4．具有過載保護的正轉控制線路 |
|
5．倒順開關控制正反轉控制線路 |
6．接觸器聯鎖的正反轉控制線路 |
|
7．按鈕聯鎖的正反轉控制線路 |
8．按鈕接觸器復合聯鎖控制線路 |
|
9．自動往返行程控制線路 |
10．接觸器控制串聯電阻降壓起動線路 |
|
11．時間繼電器控制串聯電阻降壓控制線路 |
12．手動Y/△降壓起動 |
|
13．接觸器控制Y/△降壓起動 |
14．時間繼電器控制Y/△降壓起動 |
|
15．QX3-13型Y/△自動起動控制線路 |
16．半波整流能耗制動控制線路 |
|
17．全波整流能耗制動控制線路 |
18．C620車床電氣控制線路 |
|
19．手動降壓起動 |
20．單相運行反接制動控制線路 |
|
21．電動葫蘆電氣控制線路 |
22．C6163車床電氣控制線路 |
|
23．控制電路聯鎖控制線路 |
24．主電路聯鎖控制線路 |
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
實驗室元器件配置清單(每臺)
|
元件名稱 |
型號 |
數量 |
備注 |
|
電阻 |
0.5Ω |
1 |
2W |
|
電阻 |
1Ω |
1 |
2W |
|
電阻 |
4Ω |
1 |
2W |
|
電阻 |
5.1Ω |
2 |
2W |
|
電阻 |
8Ω |
1 |
2W |
|
電阻 |
10Ω |
1 |
2W |
|
電阻 |
16Ω |
1 |
2W |
|
電阻 |
20Ω |
1 |
1W |
|
電阻 |
30Ω |
1 |
1W |
|
電阻 |
51Ω |
2 |
1W |
|
電阻 |
75Ω |
1 |
1W |
|
電阻 |
100Ω |
2 |
1/8W |
|
電阻 |
120Ω |
1 |
1/8W |
|
電阻 |
150Ω |
1 |
1/8W |
|
電阻 |
200Ω |
1 |
1/8W |
|
電阻 |
240Ω |
1 |
1/8W |
|
電阻 |
300Ω |
2 |
1/8W |
|
電阻 |
330Ω |
2 |
1/8W |
|
電阻 |
430Ω |
1 |
1/8W |
|
電阻 |
470Ω |
1 |
1/8W |
|
電阻 |
510Ω |
2 |
1/8W |
|
電阻 |
620Ω |
1 |
1/8W |
|
電阻 |
650Ω |
1 |
1/8W |
|
電阻 |
680Ω |
2 |
1/8W |
|
電阻 |
820Ω |
1 |
1/8W |
|
電阻 |
1K |
2 |
1/8W |
|
電阻 |
1.5K |
1 |
1/8W |
|
電阻 |
2K |
2 |
1/8W |
|
電阻 |
2.4K |
2 |
1/8W |
|
電阻 |
2.7K |
1 |
1/8W |
|
電阻 |
3K |
2 |
1/8W |
|
電阻 |
3.3K |
1 |
1/8W |
|
電阻 |
3.9K |
1 |
1/8W |
|
電阻 |
4.3K |
1 |
1/8W |
|
電阻 |
4.7K |
2 |
1/8W |
|
電阻 |
5.1K |
3 |
1/8W |
|
電阻 |
6.8K |
2 |
1/8W |
|
電阻 |
7.5K |
1 |
1/8W |
|
電阻 |
9.1K |
1 |
1/8W |
|
電阻 |
10K |
5 |
1/8W |
|
電阻 |
13K |
2 |
1/8W |
|
電阻 |
15K |
1 |
1/8W |
|
電阻 |
20K |
2 |
1/8W |
|
電阻 |
30K |
1 |
1/8W |
|
電阻 |
36K |
1 |
/8W |
|
電阻 |
39K |
2 |
1/8W |
|
電阻 |
47K |
1 |
1/8W |
|
電阻 |
51K |
1 |
1/8W |
|
電阻 |
68K |
1 |
1/8W |
|
電阻 |
100K |
2 |
1/8W |
|
電阻 |
150K |
1 |
1/8W |
|
電阻 |
200K |
2 |
1/8W |
|
電阻 |
300K |
1 |
1/8W |
|
電阻 |
470K |
1 |
1/8W |
|
電阻 |
510K |
1 |
1/8W |
|
電阻 |
1M |
1 |
1/8W |
|
電位器 |
100Ω |
1 |
1/2W |
|
電位器 |
1K |
2 |
1/2W |
|
電位器 |
4.7K |
1 |
1/2W |
|
電位器 |
10K |
1 |
1/2W |
|
電位器 |
47K |
1 |
1/2W |
|
電位器 |
100K |
1 |
1/2W |
|
電位器 |
470K |
2 |
1/2W |
|
電位器 |
1M |
1 |
1/2W |
|
電解電容 |
0.1μF |
1 |
16V |
|
電解電容 |
4.7μF |
1 |
16V |
|
電解電容 |
10μF |
3 |
16V |
|
電解電容 |
33μF |
1 |
16V |
|
電解電容 |
47μF |
2 |
25V |
|
電解電容 |
100μF |
3 |
35V |
|
電解電容 |
220μF |
1 |
35V |
|
電解電容 |
470μF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
4700P |
1 |
63V |
|
瓷片電容 |
0.01μF |
3 |
63V |
|
瓷片電容 |
0.1μF |
2 |
63V |
|
瓷片電容 |
0.47μF |
1 |
63V |
|
瓷片電容 |
1μF |
1 |
250V |
|
瓷片電容 |
2μF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變壓器 |
220/6V.6V.24V |
1 |
8W |
|
電感 |
8Ω |
1 |
|
|
電感 |
390UH |
1 |
|
|
二極管 |
4007 |
4 |
|
|
二極管 |
2AP9 |
1 |
|
|
發光二極管 |
2 |
||
|
穩壓二極管 |
2CW54 |
2 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
光敏二極管 |
1 |
||
|
晶振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單結管 |
BT33 |
1 |
|
|
晶閘管 |
KP1 |
1 |
|
|
三極管 |
3DG6 |
2 |
|
|
三極管 |
3DG12 |
2 |
|
|
三極管 |
3AX31 |
1 |
|
|
三極管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
1 |
12V | |
|
開關 |
4 |
||
|
喇叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
鎮流器 |
8W |
1 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
2 |
||
|
起動器 |
1 |
||
|
條形磁鐵 |
1 |
||
|
原副線圈 |
1 |
||
|
電流測量插座 |
3 |
||
|
直流電表 |
±100UA |
1 |
|
|
直流電表 |
1000UA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
電平開關和邏輯電平指示 |
2 |
16位 | |
|
集成座 |
14腳 |
4 |
|
|
集成座 |
16腳 |
2 |
|
|
集成座 |
20腳 |
1 |
|
|
集成座 |
28腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定時器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非門 |
74LS04 |
1 |
|
|
TTL與門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩沖器 |
74LS125 |
1 |
|
|
譯碼器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計數器 |
74LS160 |
2 |
|
|
計數器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計數器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
|
保險管 |
2A |
2 |
|
|
交流接觸器 |
CJ10﹣10A380V |
5 |
|
|
按鈕—紅 |
2 |
||
|
按鈕—綠 |
4 |
||
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A380V |
2 |
|
|
指示燈 |
XD﹣5 |
3 |
|
|
電阻 |
RX﹣510Ω/30W |
3 |
|
|
變壓器 |
BK25W380V/6.3V.36V |
1 |
|
|
鈕子開關 |
KN1×2 |
3 |
|
|
倒順開關 |
KO﹣380V10A |
1 |
|
|
三相閘刀 |
380V15A |
1 |
|
|
三相雙投閘刀 |
380V15A |
1 |
|
|
行程開關 |
LX19﹣001 |
4 |
|
|
三相電機 |
180W |
2 |
|
|
工具 | |||
|
萬用表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
尖嘴鉗 |
1 |
||
|
電烙鐵 |
2 |
||
|
烙鐵架 |
2 |
||
|
螺絲刀 |
3 |
||
|
剝線鉗 |
1 |
||
|
連接線 |
若干 |
||
|
其他 | |||
|
實驗臺 |
1臺 |
||
|
實驗桌 |
1張 |
||
|
凳子 |
2張 |
||
|
防腐皮 |
1塊 |
||
