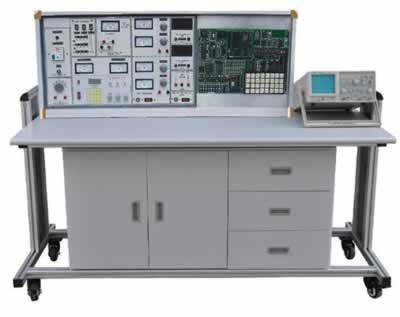

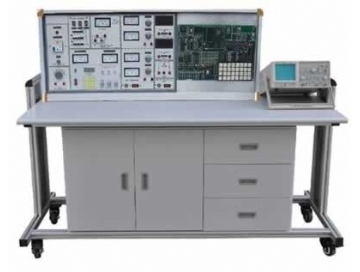

TRY-528I模電數電EDA系統開發綜合實驗設備

一、模電數電EDA系統開發綜合實驗設備功能簡介：

TRY-528I模電數電EDA系統開發綜合實驗設備可完成數字電子技術、模擬電子技術和EDA實驗，適合大、中專院校電子課程的實驗和畢業設計。

二、模電數電EDA系統開發綜合實驗設備技術性能：

1、輸入電壓：交流220V±10%50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1KVA

4、外形尺寸：1600mm×700mm×1200mm

三、模電數電EDA系統開發綜合實驗設備功能與結構：

（一）實驗臺部分:

1、電源

1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。

B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

C組:低壓直流穩壓電源，電壓+5V，+14V。

D組:單相市電輸出，供用戶自備儀器使用。

2、函數發生器

2.1波形:輸出正弦波、三角波、方波。

2.2頻率范圍:5Hz-550KHz，有頻率表指示。

3、七段譯碼器及對應譯碼顯示數碼管。

4、EDA系統硬件結構及配置：

4.1含有以AT89051為核心的單片機（MPU）最小系統（包括4×4小鍵盤，RAM62256，液晶顯示接口）；

4.2構成以PLDIMPU雙系統為主要特點的復合型綜合電子實驗平臺，特別適應開設綜合電子設計課程；

4.3能完成多個歷年全國大學生電子設計競賽試題；

4.4有16個外I/O接口，適用于擴展實驗。

5、單次脈沖：每撥一次鈕子開關輸出一對正負脈沖。

6、外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0－999mA。

7、外測交直流二用電壓表：精度0.5級，三位半數字顯示，測量范圍：0－99V。

（二）學生實驗桌：

一桌二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體采用科學的壓卡式結構，維修拆裝方便。實驗桌左右各有一個柜，柜中存放元器件，中部抽屜存放工具、萬用表、導線等。桌面尺寸：160×70cm。

三、模電數電EDA系統開發綜合實驗設備實驗器材配置（以24座為例，詳見發貨清單）

12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表890B+、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。

四、用戶自備教學器材:雙蹤示波器（型號不限）、毫伏表、滑線變阻器。

五、模電數電EDA系統開發綜合實驗設備實驗項目：

（一）模電、數電部分：能完成“TRY-530模電數電實驗室成套設備”的實驗項目。

（二）EDA實驗項目（49個實驗）

（1）基本實驗：

1、七人表決器

2、格管碼變換器

3、四位加法器

4、BCD碼加法器

5、四位并行乘法器

6、四位并行乘法器

7、觸發器

8、用ABEL語言設計74LS160功能模塊計數器

9、多模加減計數器

10、可控脈沖發生器

11、簡易數碼鎖

12、英語字母顯示電路

13、八位乘法器

14、序列檢測器

15、可變模16位加法計數器

16、正負脈寬數控調制發生器

17、秒表

18、鍵盤掃描實驗

（2）數字系統設計：

1、數字鐘

2、頻率計

3、交通燈

4、乒乓球游戲機

5、數字鎖

6、自動電梯

7、出租車計費器

8、搶答器

9、彩燈控制器；

（3）綜合電子設計：

1、彩條信號發生器（VGA）

2、RS232通信

3、點陣顯示

4、樂曲演奏電路

5、FSK發生器（D/A）

6、數字電壓表（A/D）；

7、DDS實驗

（4）綜合電子實驗（PLD+單片機綜合系統）

1、多功能頻率計

2、DDS信號源

（5）擴展實驗

1、用液晶顯示多功能頻率計

2、點陣漢字顯示

3、可編程模塊器件（PAC）實驗

模電數電EDA實驗開發系統實驗室元器件配置清單（每臺）
