通用智能電子實驗室設備
- 型號：TRY-318B
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣系列 / 模電數電電力拖動實驗設備 / 內容
- 產品詳情

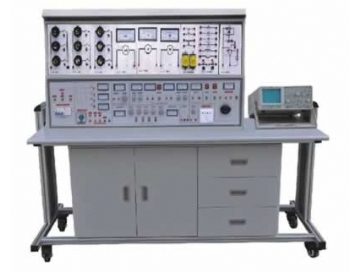

TRY-318B通用智能電子實驗室設備
一、通用智能電子實驗室設備功能簡介：
TRY-318B通用智能電子實驗室設備具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、通用智能電子實驗室設備適用范圍：
TRY-318B通用智能電子實驗室設備適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該實驗臺是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想教學設備。
三、實驗臺及操作桌結構相同：
|
1．實驗臺外殼尺寸：123×35×20cm |
2．三相保險座 |
|
3．三相電源輸入指標 |
4．總開關：實驗臺電源總開關，帶漏電、過載保護 |
|
5．試驗按鈕：試驗漏電開關漏電功能 |
6．電源輸入指示1只 |
|
7．電源輸出指示3只(紅、綠、黃三色) |
8．交流電壓表：指示輸出線電壓 |
|
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 |
10．接線座5只：A單元三相四線及地線輸出 |
|
11．電流表W相電流輸出指示 |
12．O/I開關：三相四線電源輸出控制(提高安全系數) |
|
13．接線座2只：B單元交流低壓電源輸出 |
14．電表(2A)：B單元交流電流指示 |
|
15．旋鈕：B單元3-24V交流低壓選擇輸出 |
16．開關：C單元雙路直流穩壓電源開關 |
|
17．旋鈕：C單元雙路Ⅰ路穩流調節 |
18．旋鈕：C單元雙路Ⅱ路穩流調節 |
|
19．接線座2只：C單元Ⅰ路直流穩壓輸出 |
20．保險座：C單元雙路穩壓電源保險 |
|
21．電表4只：雙路穩壓電源電壓、電流指示 |
22．接線座：D單元直流5V穩壓輸出 |
|
23．電表：D單元電流0.5V輸出指示 |
24．開關1：控制各低壓交流電、信號源 |
|
25．開關2：控制E單元交直流調壓電源 |
26．電表：E單元交流電壓輸出指示 |
|
27．接線座4只：E單元交流、直流輸出口 |
28．旋鈕：E單元0～240V電壓調節29．插座：G單元220V輸出插座 |
|
30．旋鈕：音頻功率放大器音量調節 |
31．接線座2只：音頻信號輸入 |
|
32．按鈕：單次脈使能開關 |
33．接線座3只：單次脈沖輸出口 |
|
34．電表：函數發生器正弦波輸出電壓指示 |
35．旋鈕：正弦波輸出三級衰減幅度粗調 |
|
36．旋鈕：正弦波輸出口 |
37．接線座：正弦波輸出口 |
|
38．旋鈕：矩形波輸出幅度調節 |
39．接線座：三角波輸出口 |
|
40．旋鈕：函數信號發生器頻率細調 |
41．接線座：矩形波輸出口 |
|
42．旋鈕：函數信號發生器五級頻率粗調 |
43．電表：函數發生器輸出頻率指示 |
|
44．萬用表：500型 |
45．智能型交流電路測量電表：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。（TRY-18B通用電子實驗臺無此功能） |
|
46．直流電機Ia、If指示：2只500mA直流電表 |
47．直流電源：0-220V輸出，直流電機工作電源 |
|
48．直流電機調速環節：Ra、RF調節裝置 |
49．實驗桌面尺寸：160×70cm |
|
50．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 |
51．儲存板：放置元件盒 |
|
52．左儲存柜：放置儲存板（帶門鎖） |
53．抽屜：放置常用工具 |
|
54．右儲存柜：放置儲存板（帶門鎖） |
55．示波器：型號不限（用戶自備） |
|
56．工具 |
注：46、47、48三項功能僅在“TRY-318E電工電子電拖(帶直流電機)實驗臺上有。
四、通用智能電子實驗室設備技術指標：
1、輸入工作電源：三相四線（TRY-18B通用電子實驗臺為單相輸入）
2、輸出電源及信號
A單元：三相四線（TRY-18B通用電子實驗臺為單相220V輸出）
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。
電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
①頻率范圍：5HZ-550KHZ分五個頻段
②頻率指示：由HZ表直接讀出
③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。（TRY-18B通用電子實驗臺無此功能）
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
五、通用智能電子實驗室設備結構與配備(二十四座為例)
1、實驗桌：12臺學生實驗桌，一桌兩座，桌子外形尺寸：160×70×80cm。桌中央配置九孔電路板（尺寸：35×90cm），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用電路板與桌面（如需要在桌面放置電動機，焊接等）。臺桌下部是元件儲存柜，放置實驗元件。
2、示教控制臺：1臺示教控制臺，分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，尺寸為160×70cm。用于講解、演示。
3、實驗臺：共13臺，學生實驗桌及示教控制臺上各配備1臺。
4、實驗器材配備：
13臺三相電動機，26只時間繼電器，26只熱繼電器，78只交流接觸器，117只交直流電表，13只萬用表，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒（元件已裝在單元盒內）。
六、通用智能電子實驗室設備實驗項目：
|
1．電工測量儀表的使用 |
2．常用元件的識別與檢測 |
|
3．線性元件與非線性元件的伏安特性 |
4．電源的外特性 |
|
5．電位值、電壓值的測定 |
6．電流表和電壓表的擴程 |
|
7．基爾霍夫定律的驗證 |
8．驗征楞次定律 |
|
9．迭加原理與互易定理的驗證 |
10．戴維南定理與諾頓定理的驗征 |
|
11．電壓源與電流源的等效變換 |
12．受控源特性的研究 |
|
13．一階電路實驗 |
14．二階電路的過渡過程 |
|
15．研究LC元件在直流和交流電路中的特性 |
16．負載獲得最大功率的條件17．交流電路參數的測量 |
|
18．正弦交流電路中RLC元件的特性 |
19．RL及RC串聯電路實驗 |
|
20．RLC串聯諧振電路 |
21．日光燈電路的連接及功率因數改善 |
|
22．三相負載的星、三角接法 |
23．三相電路及功率的測量 |
|
24．R-C選頻網絡的研究 |
25二端口網絡研究 |
|
26．單相變壓器實驗 |
27．互感電路實驗 |
|
28．三相異步電動機的使用與起動 |
29．三相電動機繼電接觸控制的基本電路 |
|
30．三相電動機Y一△起動控制實驗 |
31．三相電動機的順序控制實驗 |
|
32．三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
|
33．最簡單的電路 |
34．電路中各點電位與參考點的選擇 |
|
35．電阻的串聯 |
36．電阻的并聯 |
|
37．電阻的混聯 |
38．電阻分壓器電路 |
|
39．全電路歐姆定律 |
40．電橋的應用與平衡條件 |
|
41．節點電壓法 |
42．回路電壓法43．支路電流法 |
|
44．RCL并聯電路 |
45．串聯電路 |
|
46．變壓器結構及工作原理 |
47．基爾霍夫第一定律 |
|
48．基爾霍夫第二定律 |
49．日光燈電路原理 |
|
50．擴大電壓表量程 |
51．擴大電流表量程 |
|
52．RC電路的過度過程 |
53．RL過渡過程 |
|
54．電容的串聯電路 |
55．電容的并聯電路57．電容器在交直流中的作用 |
|
58．條形磁鐵在線圈中的運動 |
59．電容的混聯 |
|
60．純電阻、電感、電容電路 |
61．磁耦合線圈的順串 |
|
62．磁耦合線圈的反串 |
63．歐姆表的工作原理 |
|
64．雙聯開關二地控制 |
65．用示波器觀察磁滯回線 |
|
66．磁路歐姆定律 |
67．兩線圈的互感及同名端 |
|
68．互感耦合 |
69．提高功率因數的方法 |
|
70．單相電路功率的測量 |
71．收錄機電源電路 |
|
72．濾波電路 |
73．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。 |
|
74．三相異步電機閘刀控制正轉實驗 |
75．具有過載保護的控制線路 |
|
76．按鈕控制的正反轉控制線路 |
77．接觸器控制星一三角降壓起動控制線路 |
