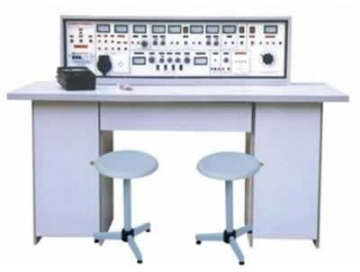

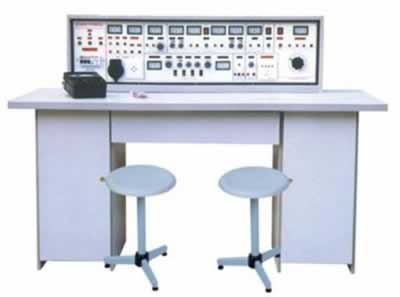

TRY-18A通用電工實驗室設備

一、通用電工實驗室設備技術才能：

(一)電源及參數

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、21V

C單元：雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，由多圈電位器連續調節，輸出最大電流為2A。

電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：兩組相互獨的單次脈沖源，各自每次均可輸出一對正負脈沖

(二)函數信號發生器（正弦波、三角波、矩形波）

①頻率范圍：5HZ-550KHZ分五個頻段

②頻率指示：由HZ表直接讀出

③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

(三)音頻功率放大器：

輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

(四)絕緣電阻：>5MΩ

(五)漏電保護：漏電動作電流30MV

二、通用電工實驗室設備實驗臺結構：

1、實驗臺外殼尺寸：123×35×20cm

2、三相保險座

3、三相電源輸入指標

4、總開關：實驗臺電源總開關，帶

5、試驗按鈕：試驗漏電開關漏電功能

6、電源輸入指示1只

7、電源輸出指示3只(紅、綠、黃三色)

8、交流電壓表：指示輸出線電壓

9、電壓轉換開關：與電壓表配合使用，監示

10、接線座5只：A單元三相四線及地線輸出

11、電流表W相電流輸出指示

12、O/I開關：三相四線電源輸出控制

13、接線座2只：B單元交流低壓電源輸出

14、電表(2A)：B單元交流電流指示

15、旋鈕：B單元3-24V交流低壓選擇輸出

16、開關：C單元雙路直流穩壓電源開關

17、旋鈕：C單元雙路Ⅰ路穩流調節

18、旋鈕：C單元雙路Ⅱ路穩流調節

19、接線座2只：C單元Ⅰ路直流穩壓輸出

20、保險座：C單元雙路穩壓電源保險

21、電表4只：雙路穩壓電源電壓、電流指示

22、接線座：D單元直流5V穩壓輸出

23、電表：D單元電流0.5V輸出指示

24、開關1：控制各低壓交流電、信號源

25、開關2：控制E單元交直流調壓電源

26、電表：E單元交流電壓輸出指示

27、接線座4只：E單元交流、直流輸出口

28、旋鈕：E單元0～240V電壓調節

29、插座：G單元220V輸出插座

30、旋鈕：音頻功率放大器音量調節

31、接線座2只：音頻信號輸入

32、按鈕：單次脈使能開關漏電、過載保護

33、接線座3只：單次脈沖輸出口

34、電表：函數發生器正弦波輸出電壓指示

35、旋鈕：正弦波輸出三級衰減幅度粗調

36、旋鈕：正弦波輸出口

37、接線座：正弦波輸出口

38、旋鈕：矩形波輸出幅度調節輸出線電壓的大小與對稱情況

39、接線座：三角波輸出口

40、旋鈕：函數信號發生器頻率細調

41、接線座：矩形波輸出口

42、旋鈕：函數信號發生器五級頻率粗調(提高安全系數)

43、電表：函數發生器輸出頻率指示

44、萬用表：500型

45、實驗桌面尺寸：160×70cm

46、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

47、儲存板：放置元件盒

48、左儲存柜：放置儲存板（帶門鎖）

49、抽屜：放置常用工具

50、右儲存柜：放置儲存板（帶門鎖）

51、示波器：型號不限（用戶自備）

52、工具

三、通用電工實驗室設備結構與配備

（一）實驗桌:一臺二座，桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下部是元件儲存柜，放置元器件。

（二）實驗臺:學生實驗桌及示教控制臺各配備一臺。

(三)示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150×70cm，用于講解、演示。

（四）實驗器材配備:13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，117只交直流電表，13只萬用表，13套剝線鉗、螺絲刀等工具，13套實驗所需電阻、電位器、電感線圈、變壓器、二極管、三極管、集成電路、集成座、傳感器件等元件盒（元件已裝在元件盒內）。

四、通用電工實驗室設備實驗臺實驗內容

利用上述32項實驗的元器件也可完成下面電路實驗
