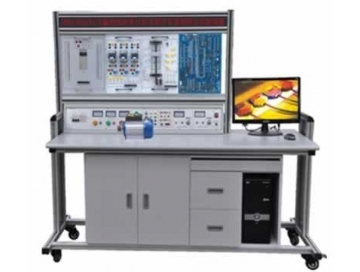

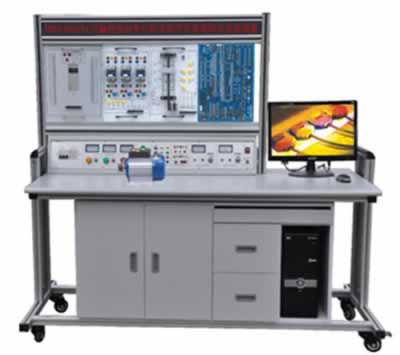

TRYS-02APLC可編程控制單片機實驗開發系統綜合實驗裝置
一、PLC可編程控制單片機實驗開發系統綜合實驗裝置特點:
1、實驗裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、PLC可編程控制單片機實驗開發系統綜合實驗裝置構成:
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：
|
（1）PLC001交通信號燈PLC自動控制實驗掛箱 |
（2）PLC002攪拌器的PLC自動控制實驗掛箱 |
|
（3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物） |
（4）PLC004四層電梯的PLC自動控制實驗掛箱（實物） |
|
（5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物） |
（6）PLC006藝術彩燈造型的PLC控制實驗掛箱 |
|
（7）PLC007電機的自動控制實驗掛箱（實物） |
（8）PLC008步進電機的PLC控制實驗掛箱（實物） |
|
（9）PLC009模擬電視發射塔實驗掛箱 |
（10）PLC010自動送料裝車系統實驗掛箱 |
|
（11）PLC011自動售貨機實驗掛箱 |
（12）PLC012自動成型系統實驗掛箱 |
|
（13）PLC013水塔自動供水系統實驗掛箱 |
（14）PLC014郵件自動分揀系統實驗掛箱 |
|
（15）PLC015自動洗衣機系統實驗掛箱 |
（16）PLC016電鍍系統實驗掛箱 |
|
（17）PLC017繼電器控制實驗掛箱（一） |
（18）三相鼠籠電動機380VY/△接法 |
|
（19）基礎實驗掛箱 |
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）
9、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制單片機實驗開發系統綜合實驗裝置技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點）
4、重量：100Kg
5、外形尺寸：160×75×150cm3
四、PLC可編程控制單片機實驗開發系統綜合實驗裝置基本實驗項目
1、PLC可編程控制器實驗系統：
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．數據處理功能實驗 |
6．微分、位操作實驗 |
|
7．交通信號燈PLC自動控制實驗 |
8．攪拌器的PLC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗（實物） |
10．四層電梯的PLC自動控制實驗（實物） |
|
11．加工中心刀具庫選擇控制實驗（實物） |
12．藝術彩燈造型的PLC控制實驗 |
|
13．電機的自動控制實驗（實物） |
14．步進電機的PLC控制（實物） |
|
15．模擬電視發射塔實驗實驗 |
16．自動送料裝車系統控制實驗 |
|
17．自動售貨機實驗 |
18．自動成型實驗 |
|
19．水塔自動供水控制系統實驗 |
20．郵件自動分揀實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
22．電鍍過程控制實驗 |
|
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物) |
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物) |
|
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物) |
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物) |
|
27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 |
28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。 |
2、單片機實驗系統：
MCS-51單片機實驗
軟件實驗：外部數據存儲器擴展
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序實驗 |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九脈沖計數（定時/計數實驗） |
實驗十電腦時鐘（定時器、中斷器綜合實驗） |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
|
實驗十三八段數碼管顯示 |
實驗十四鍵盤掃描顯示實驗 |
硬件實驗：自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P3.3輸入，P1口輸出 |
實驗四工業順序控制（中斷控制） |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一電子音響 |
實驗十二繼電器控制 |
|
實驗十三步進電機實驗 |
實驗十四8253方波 |
|
實驗十五串并轉換實驗 |
實驗十六外部存儲器擴展實驗 |
|
實驗十七MCS-51串行口應用實驗㈠——雙機通信 |
實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
|
實驗十九溫度閉環控制 |
實驗二十小直流電機調速實驗 |
|
實驗二十一外部中斷（急救車與交通燈） |
8088/8086系列微機實驗：軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區移動 |
|
實驗五數據排序實驗 |
實驗六找“零”個數 |
|
實驗七32位二進制乘法 |
實驗八多分支程序 |
|
實驗九顯示子程序 |
實驗十鍵盤掃描顯示實驗 |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
硬件實驗：自搭接硬件電路實驗提示
|
實驗一8255并行口實驗㈠：A.B.C口輸出方波 |
實驗二8255并行口實驗㈡：PA口控制PB口 |
|
實驗三8255并行口實驗㈢：控制交通燈 |
實驗四簡單I/O口擴展 |
|
實驗五A/D轉換實驗 |
實驗六D/A轉換實驗㈠：輸出方波 |
|
實驗七D/A轉換實驗㈠：輸出鋸齒波 |
實驗八8259中斷控制器實驗實驗九定時／計數器：8253方波 |
|
實驗十繼電器控制 |
實驗十一8251串行通信實驗㈠：自發自收 |
|
實驗十二8251串行通信實驗㈡：與PC通信 |
實驗十三步進電機控制 |
|
實驗十四小直流電機調速實驗 |
實驗十五溫度閉環控制 |
|
實驗十六音頻驅動實驗 |
MCS-96單片機實驗：軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序實驗 |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九定時器1實驗——定時中斷 |
實驗十定時器T1和T2同時產生中斷 |
|
實驗十一80C196外部中斷實驗 |
實驗十二80C196軟件方法產生中斷 |
|
實驗十三利用HSI測脈沖寬度 |
實驗十四利用HSI測量單脈沖寬度 |
|
實驗十五利用HSO產生單脈沖 |
實驗十六利用HSO產生連續脈沖 |
|
實驗十七軟件定時器 |
實驗十八80C196A/D轉換實驗 |
|
實驗十九利用80C196的PWM產生各種波形 |
實驗二十二進制轉換到BCD進制轉換到ASCII |
硬件實驗：自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P2.6輸入，P1口輸出 |
實驗四工業順序控制 |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一繼電器控制 |
實驗十二8253方波 |
|
實驗十三80C196串行口實驗 |
實驗十四LED七段數碼管顯示實驗 |
|
實驗十五鍵盤顯示綜合實驗 |
實驗十六音頻驅動實驗 |
|
實驗十七步進電機實驗 |
實驗十八直流電機實驗 |
|
實驗十九外部中斷（急救車與交通燈） |
