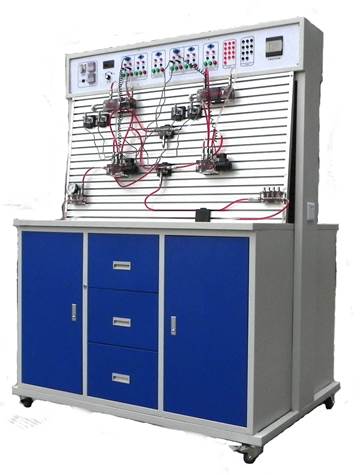

TRYQPC-T5雙面液壓PLC控制實訓裝置

一、雙面液壓PLC控制實訓裝置簡介

為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功RYQPC-T5型透明液壓傳動演示系統。

透明液壓傳動演示系統配置各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

TRYQPC-T5雙面液壓PLC控制實訓裝置參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動的理想教學設備。

二、雙面液壓PLC控制實訓裝置主要技術指標

1.電源：220V50Hz(市電)

2.演示臺外形尺寸：1500mm（長）×1100mm（寬）×1700mm（高）。

3．PLC可編程序控制器：松下（CPU224繼電器輸出方式）。

4.液壓實驗泵站500*350*300(mm)

工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分

安全限速范圍：1000-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)

6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB?？刂苹芈罚瑝毫刂苹芈罚俣瓤刂苹芈?，順序控制回路等基本功能

三、十八種基本液壓傳動控制回路

我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（松下、歐姆龍等）；也可根據學校要求量身定制實驗設備；

TRYQPC-T5型透明液壓傳動演示系統配置清單
