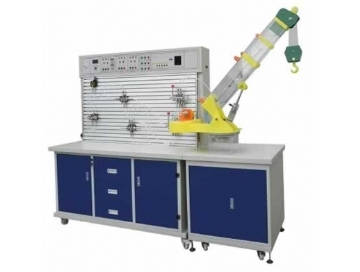

TRY-70DB液壓吊車控制教學實訓臺

一、液壓吊車控制教學實訓臺簡介：

起重機是指在一定范圍內垂直提升和水平搬運重物的多動作起重機械。又稱吊車。屬于物料搬運機械。

二、液壓吊車控制教學實訓臺主要特點:

1)TRY-70DB液壓吊車控制教學實訓臺是將汽車起重機的結構原理能夠搬到課堂上學習的一種現代化教學設備，吊車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。

2)柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。

3)柜體裝有四個萬向輪，方便實訓設備的搬運與拆卸.

4）控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S-20MR。

三、液壓吊車控制教學實訓臺基本參數：

1、實訓臺外形尺寸：1500×700×1800mm(長×寬×高)

2、演示臺外形尺寸:700×700×1330mm(長×寬×高)

3、電源：220V50Hz(市電)

4、液壓實訓泵站500×350×300mm(長×寬×高)

5、工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分

6、安全限速范圍：1-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

7、演示實訓油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)

8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

四、液壓吊車控制教學實訓臺學習目的:

五、液壓吊車控制教學實訓臺實訓內容:

1、液壓吊車的動作原理

2、液壓傳動的基本回路實訓
