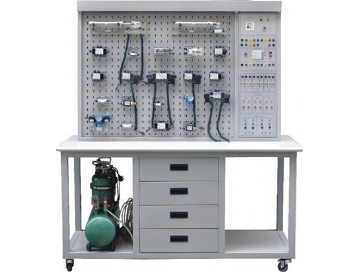

TRY-QYP01C型氣動PLC控制實訓裝置

概述：氣動PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。

   該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。

主要參數：

實驗設備外形尺寸：1200mm×700mm×1720mm

可編程控制器（PLC）：三菱FX1S-20MR三菱FX1N-40MR主機，（繼電器輸出型）。

電源：輸入AC220V，輸出DC24V/2A

電源：AC220V公稱1容積：10L 額定輸出氣壓：0.7MPa

 氣動基本實驗回路舉例：

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸同步動作回路

19、四缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

23、加載的閉鎖回路

PLC控制的基本回路

1、出廠程序

2、單電磁鐵的換向

3、雙電磁鐵的換向

4、兩個單電磁鐵的換向

5、單、雙電磁鐵的換向

6、三組電磁鐵的換向

7、單電磁鐵的延時回路

8、PLC控制的計數回路

9、流水燈

10、七段數碼

11、PLC基本編程練習

 氣動的應用系統

 1車門開關控制系統

2液面自動控制裝置氣動系統

§4-3帶材移動中氣動糾偏控制系統

4尺寸自動分選機氣動系統

5氣動震動裝置氣動系統氣動

PLC氣動教學設備配置清單

序號名   稱型號數量備注

1實訓桌 1張

2實訓臺 1臺

3.PLC主機模塊三菱FX1S-20MR1塊

4電源模塊 1塊

5繼電器控制模塊 1塊

6.PLC控制按鈕模塊 1塊

7單作用缸QGX25ⅹ1001只

8雙作用缸QGX25ⅹ1002只

9旋轉氣缸（透明） 1只

10三聯件AC20001只

11減壓閥（帶壓力表）AR20001只

12手動換向閥H210—081只

13單電磁換向閥（二位三通）常開3V210-81只

14單電磁換向閥（二位三通）常閉3V210-81只

15單電磁換向閥（二位五通）4V210-82只

16雙電磁換向閥（二位五通）4V220-81只

17雙電磁換向閥（三位五通）4V230-81只

18單氣換向閥（二位五通）4A210—082只

19雙氣換向閥（二位五通）4A220—082只

20行程閥（機控）MOV—21只

21行程閥（按鈕）MOV—31只

22行程閥（按鈕帶鎖）MOV—3A1只

23或門型梭閥KV—082只

24快速排氣閥QE—022只

25單向節流閥ASC-082只

26單向節流閥（裝在缸體上）JSC6017只

27單向閥1/42只

28順序閥（透明） 1只

29氣容 1只

30消聲器1/82只

31消聲器1/41只

32三通（T型三通）? 64只

33三通（Y型減徑三通）? 8—? 61只

34四通? 62只

35氣管PU6ⅹ420米

36行程開關（裝在缸體上） 4只

37編程電纜（適配器）三菱1條

38工具 1套

39氣孔塞頭? 610只

40氣動實訓說明書 1冊

41三菱PLC編程軟件、程序光盤1盤
