TRYDT-2016F電梯安裝維修保養實訓考核設備

一、電梯安裝維修保養實訓考核設備描述

TRYDT-2016F電梯安裝維修保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

TRYDT-2016F電梯安裝維修保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。實訓設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。

實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

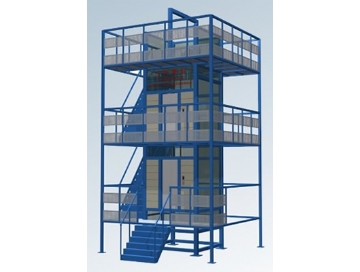

（圖片為參考，以實物為準）

二、電梯安裝維修保養實訓考核設備技術參數

◎工作電源：三相五線供電AC380V/220V±7.5%50Hz;

◎參考尺寸：4500×3700×8000mm（長×寬×高）;

◎安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合相關的國家標準;

◎最大功率消耗≤7.5kW。

三、電梯安裝維修保養實訓考核設備配置清單：

四、SJG實訓電梯主要用料明細：

五、SJG實訓電梯詳細用料配置：

注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當等人為原因)造成的設備故障，免費保修。
