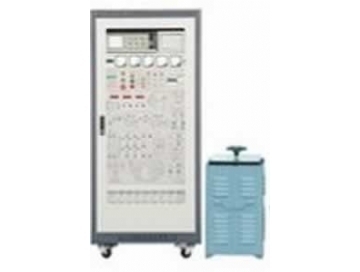

TRYTS-03大功率電機控制實訓考核裝置

一、大功率電機控制實訓考核裝置簡介：

TRYTS-03大功率電機控制實訓考核裝置可完成“維修電工技術”、“工廠電氣控制”、“電機拖動及控制”等多門課程的電機啟動控制。采用用標準配電柜為主體柜及Y系列7.5KW三相異步電動機為控制對象。以工業控制器及控制對象為主體，同時加入了現代自動化控制新技術（邏輯控制器、軟啟動器），可訓練學生的技術技能。大功率電機控制實訓考核裝置是職業類院校及各類職業教育培訓機構的實訓教學、考核鑒定的理想教學設備。

二、大功率電機控制實訓考核裝置特點:

1.實訓設備采用標準配電柜為主體柜，正面柜門為兩扇對開式，一邊為電氣實訓電路的控制按鈕、信號指示燈和儀表，另一邊為空門，在操作時可打開此門觀測電氣的動作情況，該配電柜占地面積小，外形美觀；

2.實訓設備中配有實訓所需的各種低壓電器，如軟啟動器、自耦變壓器、凸輪控制器、邏輯控制器、接觸器、熱繼電器等，電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特征明顯；

3.柜門上的按鈕開關、指示燈都由學員自行布局安裝，控制柜和門的內側裝有接線端子排，學員只需要在端子排上接線；

4.配電柜和配套的電機，真實再現了工業現場電機多種控制系統，也可滿足對電氣故障分析及檢修訓練的要求；

三、大功率電機控制實訓考核裝置技術性能:

1.輸入電壓：三相四線～380V±10%50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3kVA

4.安全保護：漏電電流<30mA，安全符合國家標準

四、大功率電機控制實訓考核裝置控制柜配備:

1.柜體

左、右柜壁為雙層亞光密紋噴塑結構，冷軋鋼板、結實牢固。柜體后下側留有電源及電機接入端子，柜體底部設有四個萬向輪。

2.內部配置模塊

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線,貼近工業實際現場，實訓特征明顯。斷路器、熔斷器、啟動器、交流接觸器、中間繼電器、熱繼電器等按電氣設計要求合理分布于柜內。

五、大功率電機控制實訓考核裝置實訓項目:

（一）三相鼠籠異步電動機的啟動電路

1.三相異步電動機的點動控制電路安裝與維修

2.三相異步電動機的自鎖控制電路安裝與維修

3.按鈕/接觸器手動控制的三相異步電動機星－三角啟動電路安裝與維修

4.時間繼電器自動控制的三相異步電動機星－三角啟動電路安裝與維修

5.自動控制的三相異步電動機星－三角啟動電路安裝與維修

（二）三相鼠籠異步電動機可逆控制電路

6.按鈕互鎖的三相異步電動機正反轉電路安裝與維修

7.接觸器互鎖的三相異步電動機正反轉電路的安裝與維修

8.復合互鎖的三相異步電動機正反轉電路的安裝與維修

9.工作臺自動往返行程控制電路的安裝與維修

（三）三相線繞式異步電動機啟動控制電路

10.電流繼電器自動控制轉子串電阻啟動電路的安裝與維修

11.轉子串接頻敏變阻啟動電路的安裝與維修

12.凸輪控制器控制的三相線繞式異步電動機啟動、調速、正反轉電路安裝與維修

（四）新技術電機控制電路

13.基于軟起動器的三相異步電動機的啟動電路的安裝與維修

14.基于變頻器控制的三相異步電動機的啟動調速電路的安裝與維修

15.基于邏輯控制器的三相異步電動機的電氣控制線路的安裝與維修
