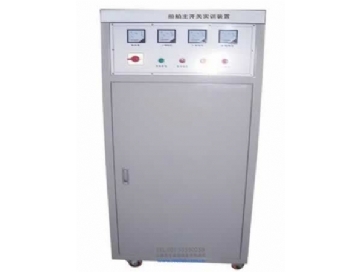

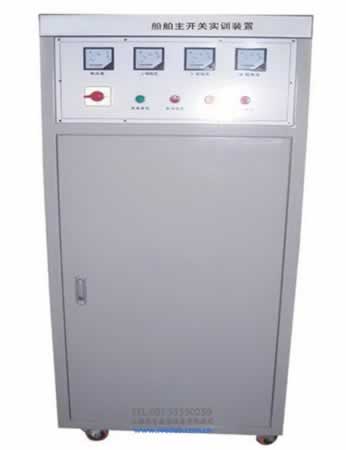

TRYCBK-06船舶主開關實訓裝置

一、船舶主開關實訓裝置概述

TRYCBK-06船舶主開關實訓裝置由電源控制開關、操作控制線路圖鋁面板、繼路器控制線路鐵面板、船用式空氣繼路器及自耦調壓器等組成。本實訓裝置是為各航海職業院校的船舶電氣和輪機工程等專業、社會船舶造修單位、船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示、船舶主開關的操作及培訓實習。

二、船舶主開關實訓裝置特點

1.面板上印有主開關控制電磁合閘原理圖和脫扣示意圖

2.配有電壓表電流表來指示三相電壓和電流

3.配有遙控分合閘按鈕和分合閘指示燈

三、船舶主開關實訓裝置技術性能

1.輸入電源：AC380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜1.5kVA

4.外型尺寸：700mm×600mm×1700mm

四、船舶主開關實訓裝置組成和配置

1.電源開關

用帶漏電保護的空氣開關控制柜子的總電源，柜子頂部裝有風扇，當柜內溫度偏高時打開風扇，為控制柜散熱。

2.操作電氣線路圖

面板上印有主回路控制線路電磁合閘原理圖及脫扣示意圖，可直觀地看出DW95控制回路工作原理。

3.斷路器控制線路測試儀表區

面板上裝有一個電壓表和一個波段開關用于指示三相電壓，三個電流表用于指示三相電流，這些元器件都直接安裝在面板表面。

面板上還裝有工作指示燈、操作按鈕，用于對斷路器狀態的指示和控制。

4.船用式空氣斷路器

采用DW95系列真實元件，符合實際現場操作訓練。

5.自耦調壓器

系統配有自耦調壓器模擬電網電壓的欠壓失壓，使斷路器的保護裝置動作。

五、船舶主開關實訓裝置實訓項目

1.了解斷路器的工作原理

2.船用斷路器分合閘操作
