TRYCBK-04船舶錨機電氣控制技能實訓裝置

一、船舶錨機電氣控制技能實訓裝置概述

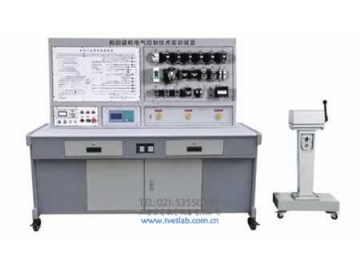

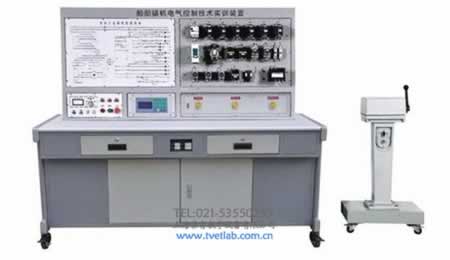

TRYCBK-04船舶錨機電氣控制技能實訓裝置由電源控制面板、錨機控制線路面板、錨機控制元件面板、交流三速電動機、主令控制器、模擬故障開關箱及實訓桌等組成。適用于海事、航海類院校的船舶電氣和輪機工程等專業、社會船舶造修單位、船員培訓機構關于錨機機電一體化控制的教學、培訓及考核。

二、船舶錨機電氣控制技能實訓裝置特點

1.將錨機控制電路的所有電氣元器件直接安裝在面板表面，能夠直接觀察其動作狀態

2.面板上印有錨機控制原理圖、故障點分布及指示燈可指示各繼電器的相應動作

3.采用真實的船用主令控制器控制設備，以達到模擬現場操作的目的

4.配有專業設故排故設備可模擬所有常見的電氣故障，可避免直接接觸強電，安全可靠

三、船舶錨機電氣控制技能實訓裝置技術性能

1.輸入電源：AC380V±10%50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、船舶錨機電氣控制技能實訓裝置組成和配置

1.電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）取自市電。

（2）人身安全保護體系

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

電流型漏電保護裝置：控制屏內漏電流超過一定值，即自動切斷電源，保護人身安全。

2.錨機電氣線路圖

面板上印有錨機控制線路的原理圖和故障設置點，安裝有繼電器、接觸器動作指示燈，指示燈可以指示繼電器、接觸器的相應動作?？梢院苤庇^地看出錨機控制回路的工作過程。

3.錨機電氣線路元器件區

面板上裝有斷路器、熔斷器、接觸器、熱繼電器和變壓器等元器件，可直觀的觀測其動作情況。

4.電動機和主令控制器

錨機電動機采用三速鼠籠式異步電動機模擬。

主令控制器用于控制錨機的起錨拋錨操作。

5.故障開關箱

設有16個開關，可進行故障設置及模擬熱繼電器動作和過電流繼電器動作。

6.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏，并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

五、船舶錨機電氣控制技能實訓裝置實訓項目

1.熟悉常用低壓電器的結構、原理

2.熟悉錨機控制電路原理圖

3.船用主令控制器的使用

4.輪機員起錨拋錨操作訓練
