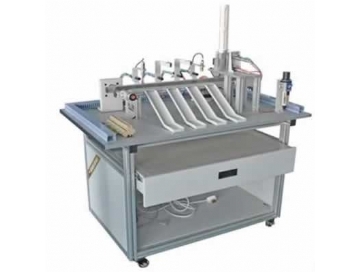

TRYHX-01小型環形生產線檢測控制實訓臺

一、小型環形生產線檢測控制實訓臺簡介：

TRYHX-01小型環形生產線檢測控制實訓臺是針對機電一體化實訓教學的要求而研發的，它集PLC控制、位置控制、材質及顏色檢測、光電傳感器計數、工控組態技術于一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對傳動電機及多種傳感器的開關量控制及時序邏輯控制，實現生產線環行傳輸作業的功能。小型環形生產線檢測控制實訓裝置適合于機械制造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

二、小型環形生產線檢測控制實訓臺技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1000mm×640mm×1200mm

三、小型環形生產線檢測控制實訓臺系統組成

1.環行生產線主體由底板、實訓桌（型材結構）、傳送鏈、滾筒、物料及電氣控制等部分組成。

2.控制面板：由啟?？刂崎_關，各個執行器的控制端均引出，方便接線。

3.電氣控制由單相交流電機、色標傳感器、電感傳感器、光電傳感器、行程限位開關、開關電源等器件組成。其中PLC可選用西門子或三菱或歐姆龍系列的可編程控制器，其中西門子主機為CPU224AC/DC/RLY內置數字量I/O（14路數字量輸入/10路數字量輸出）；三菱主機為FX1N-24MR內置開關量I/O（14路開關量輸入/10路繼電器輸出)。

四、小型環形生產線檢測控制實訓臺實訓項目

1.PLC控制交流電機

2.光電傳感器的計數控制

3.顏色分類檢測

4.循環送料檢測綜合控制
