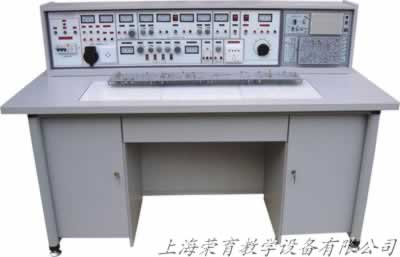

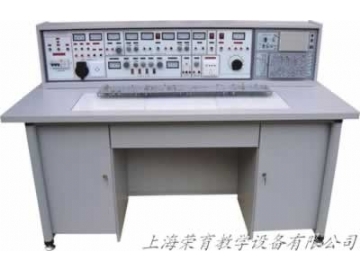

TRY-18G通用電工電子高頻電路實驗室設備

一、通用電工電子高頻電路實驗室設備功能配置：

1、實驗桌：

12張學生實驗桌，一桌二座，尺寸：160×70×78cm。實驗桌中央設置通用九孔電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張實驗桌配有一粒膠皮板，保護通用底板與桌面(如需要在桌上放置電動機、焊接等)。實驗桌下部是元件儲存柜，放置實驗元器件。

2、示教控制臺：

分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，尺寸為160×70cm。用于講解、演示。

3、實驗臺：

共13臺，學生實驗桌及示教控制臺上各配備1臺。

4、高頻電路實驗系統13套：

該系統含有相配套的電源、信號源、電路實驗區、電路開發區。主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀，為了便于存放、移動，該系統做成箱式，使用方便。

5、實驗器材配備：

13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，156只交直流電表，13只萬用表， 13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控硅、邏輯電平開關及邏輯電平指示、傳感器等元件盒(元件已裝在元件盒內)。

6、用戶自備教學器材：

示波器（20MHZ以上，型號不限），功率表，滑線變阻器，高頻毫伏表（20MHZ以上），掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。

二、通用電工電子高頻電路實驗室設備實驗項目:

(一)通用電工實驗項目:TRY-18A型通用電工實驗室設備

(二)通用電子實驗項目:TRY-18B型通用電子實驗室設備

(三)高頻電路部分：

1．調諧放大電路

2．通頻帶擴展電路

3．LC振蕩電路

4．石英晶體振蕩器電路

5．諧振功率放大電路

6．丙類高頻功率放大電路

7．幅度調制電路

8．幅度解調電路

9．分立元件組成的頻率調制與解調電路

10．集成電路組成的頻率調制器

11．集成電路組成的壓控振蕩器及鎖相環電路
