TRY-18F通用電工電子自動控制原理實驗室設備

一、通用電工電子自動控制原理實驗室設備結構與配備（以二十四座為例）

（一）實驗桌：

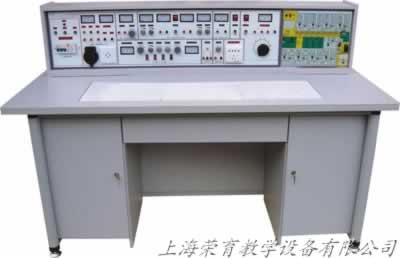

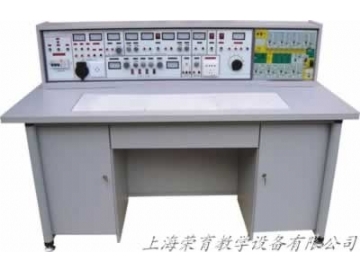

12臺學生實驗桌，一桌兩座，實驗桌外形尺寸：160×70×78cm。實驗桌中央配置通用電路板(尺寸：35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張實驗桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。實驗自動控制原理實驗室桌下部是元件儲存柜，放置實驗元器件。

（二）示教臺桌：

1臺示教桌，分別控制12臺學生實驗臺的電源。通用電路板演示屏立在實驗臺上，演示屏尺寸為160×70cm。用于講解、演示。

（三）實驗臺：

13臺，學生實驗臺桌及示教臺桌上各配1臺。

（四）自動控制原理實驗系統13套：

自動控制原理實驗系統配合學校開設自動化類專業的"自動控制理論"，"過程控制"，"自動控制系統"，"化工自動化"，"計算機控制"等課程而設計的小型電子實驗模擬教學裝置，使用簡單、方便，參數選擇范圍大，可靈活地對控制系統進行電子模擬。

（五）實驗器材配備：

13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，156只交直流電表，13只萬用表，13套剝線鉗、螺絲刀等工具，13套實驗所需電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控硅、邏輯電平開關及邏輯電平指示、傳感器件等元件盒（元件已裝在元件盒內）。

（六）用戶自備教學器材：

長余輝示波器，晶體管毫伏表，功率表，滑線變阻器。

二、通用電工電子自動控制原理實驗室設備實驗項目:

(一)通用電工實驗項目:TRY-18A型通用電工實驗室設備

(二)通用電子實驗項目:TRY-18B型通用電子實驗室設備

(三)自動控制原理實驗系統部分：

1、典型線性環節的模擬

2、二階系統的階躍響應

3、二階系統的頻率響應

4、線性系統穩定性的研究

5、控制系統的校正

6、典型非線性特性

7、非線性控制系統特性分析
