TRYSK-40A數控車銑床綜合智能實訓考核裝置

產品簡介：

TRYSK-40A數控車銑床綜合智能實訓考核裝置(二合一)適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業培訓的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學實驗與實訓設備。

TRYSK-40A數控車/銑床綜合智能實訓考核裝置也適合技工學校機電類專業《電氣設備維修》《數控設備維修》《數控編程與操作》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。

一、數控車銑床綜合智能實訓考核裝置組成部分

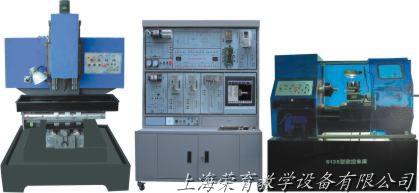

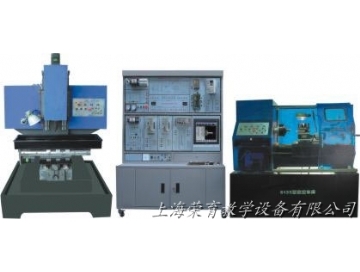

TRYSK-40A數控車/銑床綜合智能實訓考核裝置是由車床控制系統和銑床控制系統組成；機床電氣控制接口板；主軸變頻調速實驗模塊和三相電機與編碼器組；全數字交流伺服驅動及伺服電機輸入輸出模塊；三相步進驅動及步進電機輸入輸出模塊；自動刀架控制模塊；開關電源；配套RY6135A型實訓數控車床和RY125A型教學型數控銑床等組成。

二、數控車銑床綜合智能實訓考核裝置實驗臺控制系統配置：

它由標準的PC硬件組成、DOS和XP操作平臺、控制界面彩色15’’液晶顯示器、CPU2.8G、內存256M、硬盤80G、超薄鍵盤、3D鼠標、網卡通訊、USB接口、52倍速CD－ROM等組成

三、數控車銑床綜合智能實訓考核裝置實驗臺特點：

1、一臺主機內置車床控制系統和銑床控制系統。可隨時切換系統控制6135A車床和125A銑床

2、實驗臺X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元

3、車床控制電路和銑床控制電路全部在實驗臺面板上直觀布置，方便設計操作。

4、車床彩色二維圖形仿真演示；銑床三維線條圖形演示。

5、擁有數控機床典型故障設置及排除實驗。。

四、數控教學型機床功用：

1、數控系統編程直接在機床上實現加工處理。

2、各種模塊功能設計通過機床實現實驗演示操作。

3、機床可實現對硬質工程塑料制品、木頭進行車削加工；對工程塑料板、有機玻璃、石蠟等進行銑削加工。

4、車床/銑床上有獨立的手動二坐標控制按鈕和三坐標控制按鈕。

五、數控車銑床綜合智能實訓考核裝置技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；

3、工作環境：溫度-10℃–+40℃

4、整機功耗：＜3KW

5、考核柜尺寸：1400×600×1890mm

六、可開設的實驗實訓考核項目

▲數控車床/銑床系統操作編程實驗（圖形同步演示）

▲數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗

▲數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗

▲數控車床/銑床電氣控制設計與分析實驗

▲數控車床/銑床系統控制步進電機運行與故障診斷實驗

▲電動刀架控制原理實驗及接線與故障診斷實驗

▲數控車床系統控制機床螺紋加工實驗

▲數控車床/銑床的冷卻與照明及故障診斷實驗

▲絲桿間隙誤差補償實驗

▲數控系統脈沖當量設計控制實驗（3軸任意設計）

▲數控車床/銑床超程限位及故障診斷實驗

▲數控車床/銑床回零點設計及故障診斷實驗

▲數控車床/銑床故障設計排除考核28項

七、TRY-6135A型數控實訓車床規格：

TRY-125A型數控實訓銑床規格：
