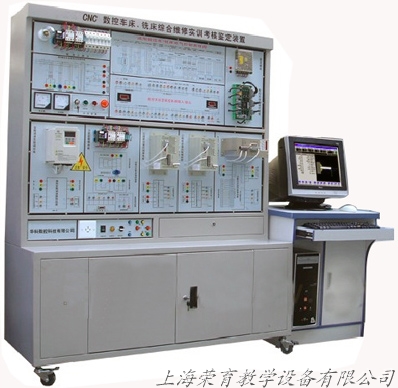

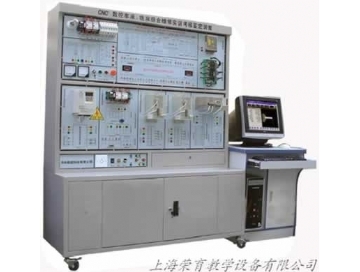

TRY-CNC數控車床銑床維修培訓實驗裝置

一、數控車床銑床維修培訓實驗裝置簡介

TRY-CNC數控車床、銑床維修培訓實驗裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業培訓的必修課程模《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。

CNC數控車/銑床智能綜合實訓考核實驗臺也適合技工學校機電類專業《電氣設備維修》《數控設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。

二、數控車床銑床維修培訓實驗裝置組成部分：

CNC數控車/銑床智能綜合實訓考核實驗臺是由車床數控系統和銑床數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機輸入輸出模塊、步進驅動及步進電機輸入輸出模塊、自動刀架控制模塊、開關電源、三坐標限位演示器等組成。

三、數控車床銑床維修培訓實驗裝置控制系統配置：

它由標準的PC硬件組成、DOS和XP操作平臺、17’’純平顯示器、CPU2.8G、時尚粉烤機箱、內存256M、硬盤80G、超薄鍵盤、3D鼠標、52倍速CD－ROM等組成。

四、數控車床銑床維修培訓實驗裝置實驗實訓考核項目:

1、數控車床/銑床系統操作編程實驗。

2、數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗。

3、數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗。

4、數控車床/銑床電氣控制設計與分析實驗。

5、數控車床/銑床系統控制步進電機運行與故障診斷實驗。

6、電動刀架控制原理實驗及接線與故障診斷實驗。

7、數控車床系統控制機床螺紋加工實驗。

8、數控車床/銑床的冷卻與照明及故障診斷實驗。

9、絲桿螺距誤差補償實驗。

10數控車床/銑、床故障設計排除考核28項。

實訓臺配微機平臺的數控系統。內含車床控制系統和銑床控制系統兩種。包含一個實驗臺、一臺顯示器、一臺電腦主機、一臺四工位自動刀架、一臺冷卻泵電機、一臺主電機與編碼器組、一臺三坐標限位演示儀等。
