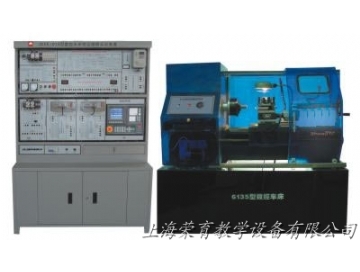

TRYSK-20A數控車床綜合實訓考核裝置

產品簡介：

TRYSK-20A數控車床綜合實訓考核裝置是我公司繼RY數控機床實驗臺系統推出后，面向市場開發的又一數控培訓設備。該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業培訓的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學實驗與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。

數控車床綜合實訓考核裝置，具有以下獨特優點：

●該裝置采用開放式結構、模塊化設計，既可用于教學、用于操作演示也可用于現場裝卸訓練

●以市場占有率最高的SIEMENS數控系統為實訓對象

●學生掌握數控控制原理，使得受訓者在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象

●涉及的內容豐富：數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等

●柜內電器排布與選型完全按照現行機床生產廠家的模式

●結構新穎，造型美觀，采用生產型機床，使學生直接對金屬制品進行生產加工

●電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程，達到工業生產現場實習效果。

一、數控車床綜合實訓考核裝置組成部分

TRYSK-20A數控車床綜合實訓考核裝置是由西門子（SINUMERIK802Cbaseline）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套RY-6135型數控教學型車床等組成。

二、可開設的實驗實訓考核項目　

▲數控車床802C系統操作編程實驗（配6135A車床）

▲主軸變頻單元的調試運行與故障診斷實驗

▲全數字交流伺服電機運行與故障診斷實驗

▲數控車床電氣控制設計與分析實驗

▲PLC、編程、接線及在數控機床中的應用

▲電動刀架控制原理實驗及接線與故障診斷實驗

▲數控車床系統控制機床螺紋加工實驗

▲數控車床的冷卻與照明及故障診斷實驗

▲絲桿螺距誤差補償實驗

▲數控車床電子手輪實驗

▲機床RS232串口通訊實驗

▲數控車床故障設計排除考核28項

三、TRY-6135型數控實訓教學型車床規格：

四、數控車床綜合實訓考核裝置技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；

3、工作環境：溫度-10℃–+40℃

4、整機功耗：＜3KW

5、考核柜尺寸：1370×600×1890mm
