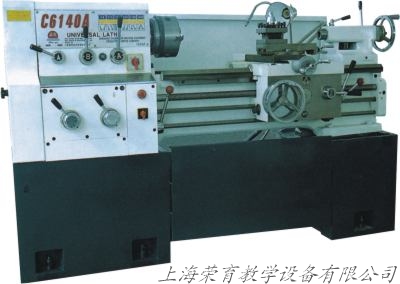

TRY-C6140A（C6240A）普通車床

一、普通車床簡介

TRY-C6140A（C6240A）普通車床系列車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心據不同分500mm、750mm、1000mm、1250mm。C6140A及C6240A技術參數相同，僅外形有所區別。C6240A為馬鞍車床，用戶根據具體要求選擇。

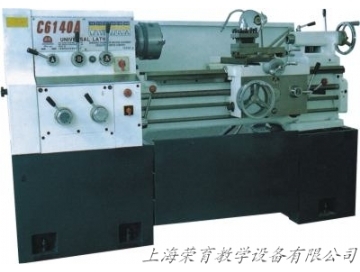

普通車床

二、普通車床主要規格及參數

車床型號			C6140A	C6240A
主機規格	中心高		202mm
	床身上最大回轉直徑		400mm
	最大工件長度		1000mm	1250mm
	刀架最大行程（縱向）		900mm	1150mm
	刀架上最大工件回轉直徑		240mm
	馬鞍槽內最大工件回轉直徑			580mm
	花盤前馬鞍有效長度			200mm
	棒料直徑		45mm
主軸	通孔直徑		46mm
	錐孔		MT6
	轉速50Hz（60Hz）		25～1600r/min(30～2000r/min)正反各12種
刀架	刀架橫向最大行程		240mm
	小刀架最大行程		140mm
	縱向刻度值		0.5mm/格100mm/r
	橫刀架刻度值		0.05mm/格4mm/r
	小刀架刻度值		0.05mm/格3mm/r
	刀架回轉角度范圍		１／格
	主軸中心線至刀具支承面距離		27mm
	刀桿截面尺寸（高*寬）		25mm*20mm
	縱向進給量		0.04～2.16mm/r138種
	橫向進給量		0.02～1.08mm/r138種
	主軸中心線到方刀架側面最大距離		205mm
尾座	頂尖套內孔錐度		MT4
	頂尖套最大移動量		130mm
	橫向最大移動量		±10mm
螺紋	公制		0.45～20mm/r30種
	英制		80～n/1"35種
	模數		0.25～10mm25種
	徑節		160～DP30種
電機	主電機		YD132M-8/4B5TH3/4.5KW
	主電機轉速50HZ（60HZ）		750/1500r/min(900/1800r/min)
	冷卻泵電機		AYB-20TH0.115KW
外形尺寸長寬高	中心距	500mm	1700mm900mm1250mm
		750mm	1950mm900mm1250mm
		1000mm	2150mm900mm1250mm
		1250mm	2350mm900mm1250mm
凈重	中心距	500mm	1250kg
		750mm	1350kg
		1000mm	1450kg
		1250mm	1550kg
皮帶	主傳動三角皮帶型號規格		A-1950mm

注：C6240A最大工件長度為500mm、750mm和1000mm時，刀架最大行程（縱向）分別為360mm、610mm和860mm。
