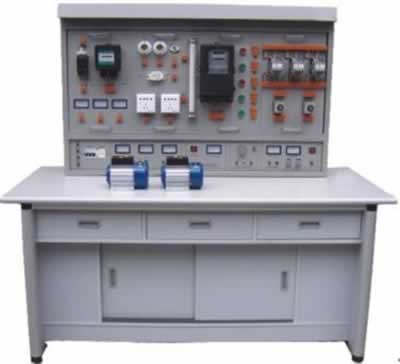

TRYX-081 初級維修電工實訓考核裝置
一、維修電工考核裝置,維修電工教學臺,維修電工實驗臺功能簡介：
TRYX-081 初級維修電工實訓考核裝置采用標準模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓內容涵蓋電工教學儀器、電工布線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等.初級維修電工實訓考核裝置符合初級電工國家職業標準教學、培訓、考核的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、維修電工考核裝置,維修電工教學臺,維修電工實驗臺技術性能：
1.輸入電壓：三相四線制380V±10%50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.設備容量：＜1KVA
4.安全保護：漏電動作電流≤30mA過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、維修電工考核裝置,維修電工教學臺,維修電工實驗臺基本配置及功能：
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1、SY-61維修電工實訓掛箱（一）
2、SY-62維修電工實訓掛箱（二）
3、SY-63維修電工實訓掛箱（三）
4、SY-64維修電工實訓掛箱（四）
5、SY-65維修電工實訓掛箱（五）
6、九孔萬能實訓板2塊
7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
8、三相鼠籠異步電動機180WY/△1臺
9、安全配備滅火器全室1臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、維修電工考核裝置,維修電工教學臺,維修電工實驗臺實驗項目：
（一）電拖部分
1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制
4.帶電流表的點動與連續運行控制
5.帶電能表的兩地控制
6.單向運行反接制動控制
7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制
（二）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法
（三）電子技術綜合訓練
1.單相橋式整流電路
2.串聯可調穩壓電源電路
3.延時照明開關控制線路
4.半導體收音機的組裝與調試
（四）安全急救演示
（五）消防技能的認識與掌握（教師演示）
