現場總線過程控制系統實驗裝置
- 型號：TRYGC-04
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 工業自動化、電力供配電系列 / 過程控制自動化實訓裝置 / 內容
- 產品詳情

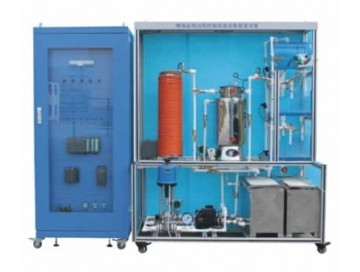

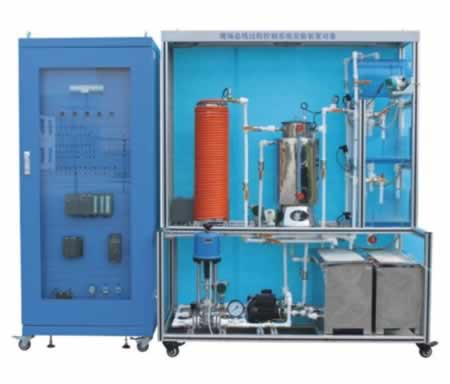

TRYGC-04現場總線過程控制系統實驗裝置
一、現場總線過程控制系統實驗裝置簡介
TRYGC-04現場總線過程控制系統實驗裝置是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控制的網絡化和數字化實驗裝置。
現場總線過程控制系統實驗裝置”是由現場總線控制系統和對象系統組成。
現場總線控制系統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
SIEMENS315-2DPCPU一個（含MMC卡）
DP/PACoupler耦合器一個
8路模擬量輸入模塊SM331模塊兩個
4路模擬量輸出模塊SM332模塊一個
變頻器一個
DP通訊線和DP接頭若干
通訊處理器CP5611卡一張
現場總線控制系統軟件
二、現場總線過程控制系統實驗裝置特點
能完整的體現現場過程變量數字化采集。實現從過程變量的現場采集到上位監控的全數字化傳輸。
三、現場總線過程控制系統實驗裝置實驗內容
|
現場總線控制系統（SHYLS）的組成與認識實驗 |
下位機軟件中的硬件組態和程序編寫 |
|
上位機軟件中的通信建立和界面組態 |
一階單容上水箱對象特性測試實驗 |
|
二階雙容水箱對象特性測試實驗 |
上水箱液位PID整定實驗 |
|
串接雙容下水箱液位PID整定實驗 |
三容液位定值控制實驗 |
|
鍋爐內膽水溫PID控制實驗 |
鍋爐夾套水溫PID控制實驗 |
|
單閉環流量PID控制實驗 |
鍋爐內膽水溫位式控制實驗 |
|
水箱液位串級控制實驗 |
三閉環液位控制實驗 |
|
鍋爐夾套與內膽水溫串級控制實驗 |
鍋爐內膽水溫與水流量串級控制實驗 |
|
上水箱液位與進水流量串級控制實驗 |
單閉環流量比值控制實驗 |
|
下水箱液位前饋-反饋控制實驗 |
鍋爐內膽水溫前饋-反饋控制實驗 |
|
溫度純滯后控制實驗 |
流量純滯后控制實驗 |
|
鍋爐夾套與內膽水溫解耦控制實驗 |
上水箱液位與出口水溫解耦控制實驗 |
