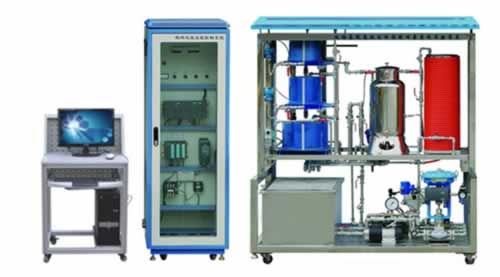

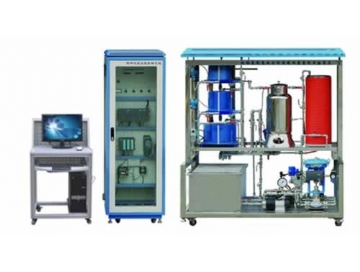

TRYGC-10現場總線高級過程控制對象系統實驗裝置

一、現場總線高級過程控制對象系統實驗裝置結構

1.下水箱的壓力傳感器采用通訊接口的壓力傳感器，通訊接口的壓力傳感器通過總線供電，不需要另外接工作電源。

2.調節閥支路的流量檢測采用通訊接口的檢測和變送一體的電磁式流量計。

3.調節閥采用通訊接口的氣動調節閥，用來進行回路流量的調節。它具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。由CPU直接發送的數字信號控制閥門的開度，本氣動調節閥自動進行零點校正，使用和校正都非常方便。

4.變頻器采用通訊接口模塊的變頻器，其輸入電壓為單相AC220V，輸出為三相AC220V。

5.空氣壓縮機采用具有無油靜音，氣量自動調節系統的空壓機，用于給氣動調節閥提供氣源。

二、現場總線高級過程控制對象系統實驗裝置特點

1.本套實驗裝置既包含了各種常規的檢測裝置，又包含了接口的總線檢測裝置；

2.被控參數全面，涵蓋了連續性工業生產過程中的液位、壓力、流量及溫度等典型參數；

3.真實性、直觀性、綜合性強，控制對象組件全部來源于工業現場；

4.執行器中既有氣動調節閥，又有變頻器、可控硅移相調壓裝置。調節系統除了有設定值的階躍擾動外，還可以通過對象中的電磁閥和手動操作閥制造各種擾動；

5.一個被調參數可在不同的動力源、不同的執行器和不同的工藝管路下演變成多種調節回路，以利于討論、比較各種調節方案的優劣；

6.系統設計時考慮到兩個信號在本對象中存在著相互耦合，二者同時需要對原獨立調節系統的被調參數進行整定，或進行解耦實驗，以符合工業實際的性能要求；

7.能進行單變量到多變量控制系統及復雜過程控制系統實驗；

8.可構成從現場檢測到上位機監控檢測之間的全數字通道。
