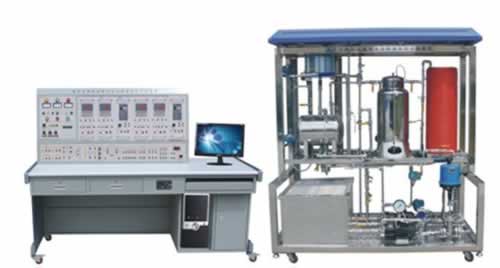

TRYGC-06熱工自動化過程控制實驗裝置
一、熱工過程控制實驗裝置,熱工自動化實驗臺主要特點
被調參數囊括了流量、壓力、液位、溫度四大熱工參數
系統除了改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動
一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣
能進行多變量控制系統及特定過程控制系統實驗
能夠完成鍋爐汽包虛假水位特性實驗以及分段過熱控制系統實驗
二、熱工過程控制實驗裝置,熱工自動化實驗臺技術性能
輸入電壓：三相五線制380V±10%50Hz
工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
三、熱工過程控制實驗裝置,熱工自動化實驗臺組成
對象系統的結構及組成
實驗對象系統包含有：不銹鋼儲水箱；上水箱為有機玻璃圓筒型水箱；下水箱為不銹鋼鍋爐汽包；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
系統動力系統有三套：一套由三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、電磁閥、渦輪流量計等組成；一套由三相不銹鋼磁力驅動泵（220V變頻）；另一套由三相不銹鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。
整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
對象系統中的各類檢測變送及執行裝置
擴散硅壓力變送器兩只：分別檢測上水箱、鍋爐汽包液位
渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量
Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫
執行器：包含電磁閥、電動調節閥各一個
三相380V不銹鋼磁力驅動泵、三相220V不銹鋼磁力驅動泵（2臺）以及三相電加熱管
四、熱工過程控制實驗裝置,熱工自動化實驗臺實驗項目
|
過程控制系統組成認識實驗 |
過程控制及檢測裝置硬件結構組成認識 |
|
傳感器的校正(零點遷移與量程調整) |
單容水箱特性測試實驗 |
|
鍋爐汽包虛假水位特性測試 |
雙容水箱特性測試實驗 |
|
單回路控制系統實驗 |
單回路控制系統的實驗 |
|
上水箱（或下水箱）液位的定值控制實驗 |
雙容水箱液位的定值控制實驗 |
|
鍋爐內膽靜態水溫的定值控制實驗 |
鍋爐內膽動態水溫的定值控制實驗 |
|
鍋爐夾套水溫的定值控制實驗 |
電動閥支路流量的定值控制實驗 |
|
變頻調速磁力泵支路流量的定值控制實驗 |
