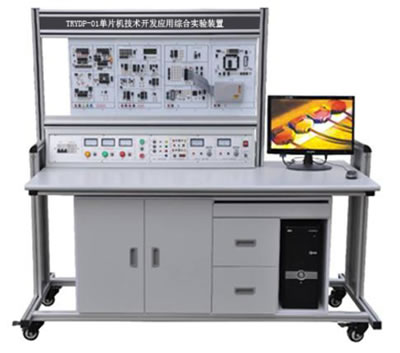

TRYDP-01單片機技術開發應用綜合實驗裝置
TRYDP-01單片機技術開發應用綜合實驗裝置
一、單片機技術開發應用綜合實驗裝置簡介：
TRYDP-01單片機技術開發應用綜合實驗裝置由控制屏、單片機實訓裝置由控制屏、實驗桌組成,通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器...實驗掛箱、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。實驗臺采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永單片機不淘汰。
二、單片機技術開發應用綜合實驗裝置主要技術參數：
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10℃~+40℃ 相對濕度＜85%（25℃）
3、裝置容量：200VA
4、重量：100Kg
5、外形尺寸：160×75×150
6、掛箱尺寸：410×240×60
7、輸出電源：有漏電、短路、過流保護
A．~220V，通過安全插座輸出
B．直流穩壓電源：±5V/1A ±12V/2A
三、單片機技術開發應用綜合實驗裝置構成
（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
（二）實驗桌：鋼木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。
（三）實驗?zāi)K：
1、DP-01 單片機實驗掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C總線接口
2、DP-02 單片機實驗掛箱（二）
8251串行口擴展、232總線串行接口、單片機最小應用系統1、單片機最小應用系統2、拔碼開關輸出
3、DP-03 單片機實驗掛箱（三）
ISD 1420語音控制、IC卡讀寫接口、實時時針/日歷、USB接口、RS232轉RS485接口
4、DP-04 單片機實驗掛箱（四）
8279接口電路、8255 I/O擴展、8155 I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K
5、DP-05 單片機實驗掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗
6、DP-06 單片機實驗掛箱（六）
十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單次脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7、DP-07 單片機實驗掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
8、DP-08 單片機實驗掛箱（八）
單片機與CPLD實驗、sh51仿真器.
四、單片機技術開發應用綜合實驗裝置實驗內容
|
1．存儲器塊清零 |
2．二進制到BCD碼轉換 |
|
3．二進制到ASCII碼轉換 |
4．程序跳轉表 |
|
5．內存塊移動 |
6．?dāng)?shù)據排序 |
|
7．P1口輸入、輸出實驗 |
8．繼電器控制實驗 |
|
9．用74LS244讀入數據 |
10．用74LS273輸出數據 |
|
11．串行數據轉換并行數據 |
12．并行數據轉換串行數據 |
|
13．PWM轉換電壓實驗 |
14．音頻控制實驗 |
|
15．8255輸入、輸出實驗 |
16．8155輸入、輸出實驗 |
|
17．5LED靜態串行顯示實驗 |
18．6LED動態掃描顯示實驗 |
|
19．查詢式鍵盤實驗 |
20．陣列式鍵盤實驗 |
|
21．計數器實驗 |
22．定時器實驗 |
|
23．8253定時器實驗 |
24．外部中斷實驗 |
|
25．串行口通訊實驗 |
26．ADC0809模數轉換實驗 |
|
27．DAC0832數模轉換實驗 |
28．MC14433模數轉換實驗 |
|
29．EEPROM外部數據程序存儲器實驗 |
30．SRAM外部數據存儲器擴展實驗 |
|
31．93C46串行EEPROM數據讀寫實驗 |
32．電子時鐘實驗 |
|
33．電子琴模擬實驗 |
34．打印機控制實驗 |
|
35．汽車轉彎信號燈控制實驗 |
36．溫度傳感器溫度控制實驗 |
|
37．溫度過程控制模擬實驗 |
38．五相步進電機模擬實驗 |
|
39．計算器實驗 |
40．?dāng)?shù)字頻率計實驗 |
|
41．V/F轉換實驗 |
42．F/V轉換實驗 |
|
43．LED點陣顯示實驗 |
44．字符液晶顯示屏控制實驗 |
|
45．8279鍵盤掃描顯示實驗 |
46．看門狗實驗 |
|
47．8251串行口擴展通訊實驗 |
48．I2C總線讀寫實驗 |
|
49．RS232轉RS485實驗 |
50．USB接口實驗 |
|
51．十字路口交通燈控制實驗 |
52．五功能邏輯筆實驗 |
|
53．直流電機驅動調速實驗（實物） |
54．步進電機驅動實驗（實物） |
|
55．IC卡讀寫實驗 |
56．實時時鐘/日歷控制實驗 |
|
57．語音芯片控制實驗 |
58．單片機與CPLD實驗 |
|
59．8051與PC機串行口通訊實驗 |
60．Flash Rom外部程序存儲器實驗 |
|
61．多功能密碼鎖實驗 |
