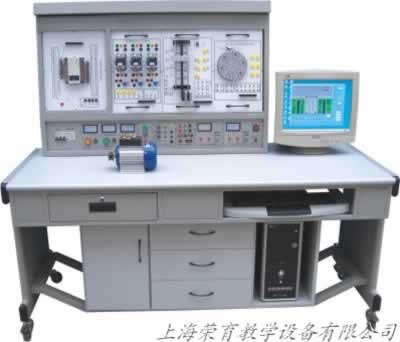

TRYSX-02功能增強型PLC可編程控制器實驗裝置
TRYSX-02功能增強型PLC可編程控制器實驗裝置
一、功能增強型PLC可編程控制器實驗裝置簡介：
TRYSX-02功能增強型PLC可編程控制器實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、PLC可編程控制器實訓裝置集可編程邏輯控制器,仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學系統、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組典型性的實驗項目，配備三相鼠籠異PLC可編程控制器實驗裝置步電機及繼電器，能完成多個電氣控制實驗。
二、功能增強型PLC可編程控制器實驗裝置特點
1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、功能增強型PLC可編程控制器實驗裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6cm3)：
|
1）PLC001交通信號燈PLC自動控制實驗掛箱 |
2）PLC002攪拌器的PLC自動控制實驗掛箱 |
|
3）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物） |
4）PLC004四層電梯的PLC自動控制實驗掛箱（實物） |
|
5）PLC005加工中心刀具庫選擇控制實驗掛箱（實物） |
6）PLC006藝術彩燈造型的PLC控制實驗掛箱 |
|
7）PLC007電機的自動控制實驗掛箱（實物） |
8）PLC008步進電機的PLC控制實驗掛箱（實物） |
|
9）PLC009模擬電視發射塔實驗掛箱 |
10）PLC010自動送料裝車系統實驗掛箱 |
|
11）PLC011自動售貨機實驗掛箱 |
12）PLC012自動成型系統實驗掛箱 |
|
13）PLC013水塔自動供水系統實驗掛箱 |
14）PLC014郵件自動分揀系統實驗掛箱 |
|
15）PLC015自動洗衣機系統實驗掛箱 |
16）PLC016電鍍系統實驗掛箱 |
|
17）PLC017繼電器控制實驗掛箱（一） |
18）三相鼠籠電動機380VY/△接法 |
|
19）基礎實驗掛箱 |
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、電腦或手持編程器（用戶自備或代購）四、技術性能
四、功能增強型PLC可編程控制器實驗裝置技術參數：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．~220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150cm3
五、功能增強型PLC可編程控制器實驗裝置基本實驗項目
|
1．與、或、非邏輯功能實驗 |
3．跳轉、分支功能實驗 |
|
5．數據處理功能實驗 |
7．交通信號燈PLC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗（實物） |
11．加工中心刀具庫選擇控制實驗（實物） |
|
13．電機的自動控制實驗（實物） |
15．模擬電視發射塔實驗實驗 |
|
17．自動售貨機實驗 |
19．水塔自動供水控制系統實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
2．定時器、計數器功能實驗 |
|
4．移位寄存器實驗 |
6．微分、位操作實驗 |
|
8．攪拌器的PLC自動控制實驗 |
10．四層電梯的PLC自動控制實驗（實物） |
|
12．藝術彩燈造型的PLC控制實驗 |
14．步進電機的PLC控制（實物） |
|
16．自動送料裝車系統控制實驗 |
18．自動成型實驗 |
|
20．郵件自動分揀實驗 |
22．電鍍過程控制實驗 |
