YY-19型液壓PLC控制實驗臺
編號:N2008531044
基本信息:

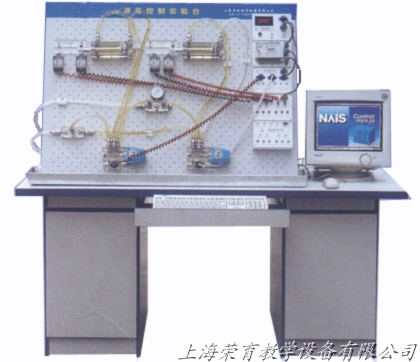

YY-19型液壓-PLC控制實驗臺
液壓-PLC控制實驗室是根據高等院校機電一體化教學大綱要求，在我公司產品YY-18透明液壓傳動演示系統的基礎上廣泛征求專家、教授與老師的意見，采用了開放型合實驗臺結構，經不斷創新改進研制而成的，是目前液電控制最理想的實驗室設備。
主要特點：
1.實驗系統采用“二合一”結構，即一張實驗桌配備兩套實驗設備，可供兩組四位學生同時進行實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
2.實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
3.電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
4.采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
實驗項目：
（一）、液壓傳動基本控制回路實驗
（二）、多回路作用缸自動控制
（三）、PLC可編程序控制器的控制技術的學習及應用
（四）、其它綜合、擴展性實驗
十八種基本液壓傳動控制回路：
1.用換向閥的換向回路
2.用“O"性機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵的調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電氣行程開關的順序動作回路
18.用行程閥的順序動作回路
實驗項目
