檢測與傳感轉換技術（傳感器）實驗臺
編號:N200853122
基本信息:
TRY-III型檢測與轉換（傳感器）技術實驗裝置
1、種傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、每種傳感器轉換電路板，配個鐵盒，每個鐵盒裝上轉換原理圖與接線口，學生做實驗快捷方便、耐用。
4、本實驗桌由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處。
4、本實驗桌由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處。
20種傳感器實驗內容： 帶*為實驗為思考實驗
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
實驗二十一 |
渦流式傳感器的振動實驗* |
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
實驗二十二 |
渦流式傳感器的轉速測量實驗 |
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
實驗二十三 |
溫度傳感器及溫度控制實驗 |
|
實驗四 |
電阻式傳感器單臂、半全橋的比較實驗 |
實驗二十四 |
磁電式傳感器的特性實驗 |
|
實驗五 |
電阻式傳感器的振動實驗* |
實驗二十五 |
磁電式傳感器的轉速測量實驗 |
|
實驗六 |
電阻式傳感器的電子秤實驗* |
實驗二十六 |
磁電式傳感器的應用實驗* |
|
實驗七 |
變面積式電容傳感器特性實驗 |
實驗二十七 |
壓電加速度式傳感器的特性實驗 |
|
實驗八 |
差動式電容傳感器特性實驗 |
實驗二十八 |
光纖傳感器的位移特性實驗 |
|
實驗九 |
電容傳感器的振動實驗* |
實驗二十九 |
光纖傳感器的振動實驗 |
|
實驗十 |
電容傳感器的電子秤實驗* |
實驗三十 |
光纖傳感器的轉速測量實驗 |
|
實驗十一 |
差動變壓器的特性實驗 |
實驗三十一 |
壓阻式壓力傳感器的特性實驗 |
|
實驗十二 |
自感式差動變壓器的特性實驗 |
實驗三十二 |
壓阻式壓力傳感器的差壓測量實驗* |
|
實驗十三 |
差動變壓器的振動實驗* |
實驗三十三 |
超聲波傳感器的位移特性實驗 |
|
實驗十四 |
差動變壓器的電子秤實驗* |
實驗三十四 |
超聲波傳感器的應用實驗* |
|
實驗十五 |
光電式傳感器的轉速測量實驗 |
實驗三十五 |
氣敏傳感器的原理實驗 |
|
實驗十六 |
光電式傳感器的旋轉方向測量實驗 |
實驗三十六 |
濕度式傳感器原理實驗 |
|
實驗十七 |
接近式霍爾傳感器實驗 |
實驗三十七 |
K型熱電偶的溫度控制實驗 |
|
實驗十八 |
霍爾傳感器的轉速測量實驗 |
實驗三十八 |
E型熱電阻的溫度控制實驗 |
|
實驗十九 |
渦流傳感器的位移特性實驗 |
實驗三十九 |
鉑熱電阻的溫度控制實驗 |
|
實驗二十 |
被測體材質對渦流傳感器特性影響實驗 |
實驗 四十 |
銅熱電阻的溫度控制實驗 |
20種傳感器配置，可根據用戶的實際實驗項目增減，從15種到25種配置任選。
|
序號 |
器件名稱 |
單位 |
數量 |
序號 |
器件名稱 |
單位 |
數量 |
|
1 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
26 |
氣敏傳感器 |
個 |
1 |
|
2 |
電容式傳感器轉換電路 |
塊 |
1 |
27 |
濕敏傳感器 |
個 |
1 |
|
3 |
電感式傳感器轉換電路 |
塊 |
1 |
28 |
霍爾式轉速傳感器 |
個 |
1 |
|
4 |
光電式傳感器轉換電路 |
塊 |
1 |
29 |
轉速傳感器 |
個 |
1 |
|
5 |
渦流式傳感器轉換電路 |
塊 |
1 |
30 |
K型熱電偶傳感器 |
只 |
2 |
|
6 |
溫度式傳感器轉換電路 |
塊 |
1 |
31 |
E型熱電偶傳感器 |
只 |
1 |
|
7 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
32 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
8 |
光纖式傳感器轉換電路 |
塊 |
1 |
33 |
Cu50銅電阻傳感器 |
只 |
1 |
|
9 |
壓力傳感器轉換電路 |
塊 |
1 |
34 |
加熱溫度室 |
個 |
1 |
|
10 |
超聲波傳感器轉換電路 |
塊 |
1 |
35 |
學生凳 |
張 |
2 |
|
11 |
熱電偶熱電阻傳感器轉換電路 |
塊 |
1 |
36 |
實驗臺 |
臺 |
1 |
|
12 |

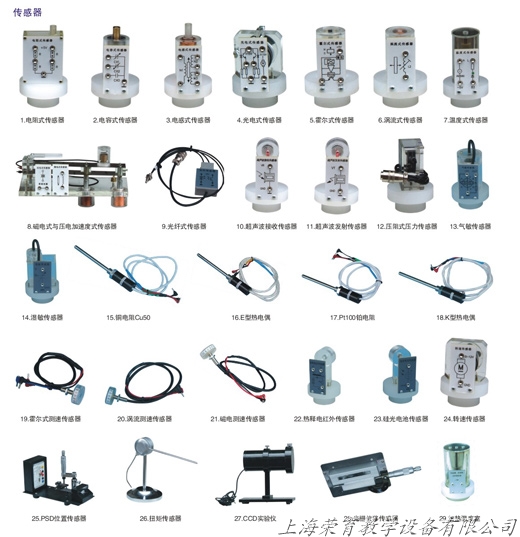

電阻式傳感器 |
個 |
1 |
37 |
位移臺架 |
套 |
1 |
|
13 |
電容式傳感器 |
個 |
1 |
38 |
光纖位移臺架 |
個 |
1 |
|
14 |
霍爾式傳感器 |
個 |
1 |
39 |
測微器 |
把 |
1 |
|
15 |
電感式傳感器 |
個 |
1 |
40 |
壓力表 |
只 |
1 |
|
16 |
光電式傳感器 |
個 |
1 |
41 |
橡皮氣囊 |
個 |
1 |
|
17 |
渦流式傳感器 |
個 |
1 |
42 |
三通管 |
個 |
1 |
|
18 |
渦流測速傳感器 |
個 |
1 |
43 |
鐵片、銅片、鋁片各一 |
個 |
3 |
|
19 |
溫度式傳感器 |
個 |
1 |
44 |
溫度計0-100℃ |
條 |
1 |
|
20 |
磁電式傳感器 |
個 |
1 |
45 |
Φ8×4磁鋼 |
粒 |
1 |
|
21 |
磁電測速傳感器 |
個 |
1 |
46 |
超聲波反射擋板 |
粒 |
1 |
|
22 |
壓電加速度式傳感器 |
個 |
1 |
47 |
說明書實驗指導書 |
本 |
1 |
|
23 |
光纖式傳感器 |
個 |
1 |
48 |
連接導線 |
條 |
25 |
|
24 |
壓力傳感器 |
個 |
1 |
49 |
微機連接線 |
條 |
1 |
|
25 |
超聲波傳感器 |
個 |
1 |
50 |
數據采集處理軟件 |
盤 |
1 |
