YZ-02型 智能化液壓傳動實驗臺

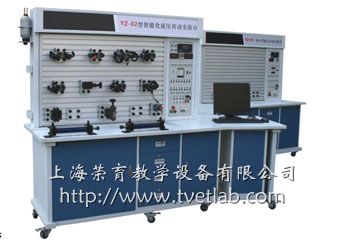

YZ-02型智能化液壓傳動實驗臺由實驗操作平臺、電器控制、電腦桌、數據采集系統、上位機組態仿真控制系統等組成，實驗臺設計功能不僅能滿足高校學生基礎實驗使用要求，附帶的擴展功能也能滿足教學以及科研的要求，非常適合液壓方面的研究生、老師、專家、工程師從事教學與科研工作。
一、 主要特點
1. 所有液壓閥采用力士樂技術液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；
2. 封閉式快換接頭快速搭接，實驗組裝方便快捷，拆接不漏油，清潔干凈；
3. 機械控制、繼電器控制、PLC自動控制、上位機組態控制、復合控制及上位機測控軟件控制等多種控制技術相結合；
4. 20個可視化液壓仿真控制回路，直接反映液壓回路的工作狀態、PLC工作狀態以及各個液壓元件內部結構原理，并直接同為上位機通訊實時控制硬件回路；
5. 數據采集系統高效穩定，實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等多功能。
二、 實驗臺實驗項目
(一) 常用液壓元件的性能測試
1、 液壓泵的特性測試；
2、 溢流閥的動靜態特性測試；
3、 減壓閥的動靜態特性測試；
4、 節流閥的負載特性測試
5、 調速閥的負載特性測試；
6、 液壓缸的加載特性測試；
7、 液壓馬達的性能測試；
8、 薄壁小孔的流量壓差特性測試；
9、 細長小孔的流量壓差特性測試；
10、 同心環縫隙的流量壓差特性測試等。
(二) 液壓傳動基礎回路實驗（三十余種基礎回路任意搭接實訓實驗、20個可視化液壓仿真控制回路控制實驗）
1、 基本壓力控制回路；（單級調壓、多級調壓、減壓、平衡、保壓、卸壓等回路）
2、 速度控制回路；（節流閥、調速閥、差動、容積、復合等調速回路）
3、 單向同步回路；（節流閥、調速閥控制的同步回路）
4、 方向控制回路；（換向閥控制的換向回路）
5、 順序動作回路；（壓力繼電器、行程開關、順序閥等控制的順序動作回路）
6、 鎖緊回路。（液控單向閥、O/M型換向閥、單向閥等控制的鎖緊回路）
三、 實驗臺主要技術參數：
1、 液壓泵站技術參數：（可根據實際需求定制不同類型、不同要求的液壓泵站）
|
名稱 |
技術參數 |
數量 |
|
定量齒輪泵 |
型號：CMW-F306-ALP 排量：6ml/r 額定壓力：14Mpa |
1臺 |
|
變量葉片泵 |
型號：VPV1-12-70 排量：6.67ml/r 額定壓力：7Mpa |
1臺 |
|
驅動電動機 |
額定功率：2.2KW 轉速：1400r/min |
2臺 |
2、 數據采集系統主要技術參數：
|
名稱 |
技術參數 |
數量 |
|
流量傳感變送器 |
精度等級0.5%,量程：0-10L/min |
1只 |
|
功率傳感變送器 |
精度等級0.5%,量程：0-5KW |
1只 |
|
位移傳感器 |
精度等級0.2%,量程：0-300mm |
1只 |
|
壓力傳感變送器 |
精度等級0.5%,量程：0-10MPa |
2只 |
|
溫度傳感變送器 |
精度等級0.5%,量程：-10-150℃ |
1只 |
|
計算機 |
160G硬盤、1G內存,市場主流配置 |
1臺 |
|
顯示器 |
17’液晶顯示器 |
1臺 |
3、 實驗臺供電電源：國家標準工業用電——AC380V、50HZ；
4、 實驗臺控制電壓：安全控制電壓——DC24V；
5、 使用環境要求：防潮、防塵環境；
6、 系統總功率：<=5KW;
7、 系統安全使用壓力：P<=7Mpa;
8、 實驗臺外形尺寸（mm）：2280×650×1770;
9、 實驗臺重量：約150Kg。
