傳感器與檢測技術實驗裝置(TRY-151型)
編號:N2008718181429
基本信息:
TRY-151型傳感器與檢測技術實驗裝置
一、概述：
TRY-151 傳感器與測控技術實驗裝置是本公司推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。
二、特點：
1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路。實驗電源還采用專用的連接線。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。
2、主控臺功能強大，預留各種擴展接口，傳感器處理電路采用模塊化設計，傳感器采用獨立安裝方式，學校選購時可根據要求增減實驗項目。實驗項目還可根據新產品的開發不斷拓展。
3、傳感器結構接近于工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便于用計算機作實驗的特性分析及控制。
實驗時處理電路模塊掛在主控臺上，傳感器裝在專用穩固的支架上。
穩壓電源精度高，紋波系數小。頻率及轉速顯示采用高精度的等精度頻率計使在不同頻率段保證一致的精度。直流電壓表采用數字式高阻抗多量程儀表。
4、從傳感器、測量儀表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
5、主控臺功能分布采用分塊式結構形式，布置合理，接線方便。面板示意、圖線分明。轉換電路模塊正面印有傳感器及電路原理圖、傳感器采用進口透明有機玻璃制作
三、技術參數
輸入電源：AC220V±5% 50±1Hz
額定電流：≤5A
相對溫度：-5℃～40℃ 相對濕度：＜75%（25℃）
外形尺寸：長×寬×高=1450×700×1400 mm3
二、實驗項目:
|
實驗 一 金屬箔式應變片——單臂電橋性能實驗
實驗 二 金屬箔式應變片——半橋性能實驗
實驗 三 金屬箔式應變片——全橋性能實驗
實驗 四 金屬箔式應變片單臂、半橋、全橋性能比較實驗
實驗 五 金屬箔式應變片——溫度影響實驗
實驗 六 直流全橋的應用——電子秤實驗
實驗 七 移相器實驗
實驗 八 相敏檢波器實驗
實驗 九 交流信號激勵的稱重傳感器實驗
實驗 十 差動變壓器的性能實驗
實驗十 一 激勵頻率對差動變壓器特性的影響實驗
實驗十 二 差動變壓器零點殘余電壓補償實驗
實驗十 三 差動變壓器的應用——振動測量實驗
實驗十 四 電容式傳感器的位移特性實驗
實驗十 五 電容傳感器動態特性實驗
實驗十 六 直流激勵時霍爾式傳感器的位移特性實驗
實驗十 七 交流激勵時霍爾式傳感器的位移特性實驗
實驗十 八 霍爾式傳感器振動測量實驗*
實驗十 九 霍爾式傳感器的應用——電子秤實驗
實驗二 十 霍爾測速實驗
實驗二十一 磁電式轉速傳感器的測速實驗
實驗二十二 用磁電式傳感器測量振動實驗*
實驗二十三 壓電式傳感器測量振動實驗
實驗二十四 電渦流傳感器的位移特性實驗
實驗二十五 被測體材質對電渦流傳感器的特性影響實驗
實驗二十六 被測體面積大小對電渦流傳感器的特性影響實驗
實驗二十七 電渦流傳感器測量振動實驗
實驗二十八 電渦流傳感器的應用——電子秤實驗 |
實驗二十九 電渦流傳感器測轉速實驗*
實驗二十九 電渦流傳感器測轉速實驗* 實驗三十 K、E型熱電偶溫度特性實驗實驗三十一 熱電偶冷端溫度補償實驗
實驗三十二 集成溫度傳感器的溫度特性實驗
實驗三十三 pt100、Cu50熱電阻溫度特性實驗
實驗三十四 光電轉速傳感器的轉速測量實驗
實驗三十五 利用光電傳感器測轉速的其它方案*
實驗三十六 擴散硅壓阻壓力傳感器的壓力測量實驗
實驗三十七 擴散硅壓阻壓力傳感器差壓測量實驗*
實驗三十八 氣體流量的測定*
實驗三十九 光纖傳感器的位移特性實驗
實驗 四 十 光纖傳感器測量振動實驗
實驗四十一 光纖傳感器的測速實驗
實驗四十二 對酒精敏感的氣敏傳感器的原理實驗
實驗四十三 濕度傳感器的實驗
實驗四十四 超聲波傳感器測量距離實驗
實驗四十五 超聲波傳感器的運用*
實驗四十六 PSD位置傳感器測定位置實驗
實驗四十七 PSD位置傳感器微振動測量實驗
實驗四十八 PSD位置傳感器用于自動定位系統*
實驗四十九 扭矩傳感器的性能實驗
實驗五十 扭矩傳感器的不同形式*
實驗五十一 CCD電荷耦合器件測定直徑實驗
實驗五十二 光學系統對CCD測徑系統的影響*
實驗五十三 光柵傳感器莫爾條紋與柵距關系實驗
實驗五十四 光柵傳感器莫爾條紋的細分、計數實驗
實驗五十五 溫度測量控制實驗
實驗五十六 轉速測量控制實驗
實驗五十七 振動測量控制實驗 |
備注：帶*號實驗為思考實驗，由學生自己動手組建。實驗五十五至實驗五十七為測量控制實驗。
四、裝置的基本配置
設備由主控臺、源模塊、處理電路模塊、數據采集、傳感器等構成。
1、主控臺：
控制屏為鐵質噴塑結構，實驗用電設有漏電保護及熔絲短路保護。
（1）電源電壓指示：指針式儀表，電壓0-250V 精度1.5級。
（2）多路穩壓直流電源：提供±12V、±15V、＋5V、±2V～±10V可調、0V～+24V可調五路直流穩壓電源。具有過流保護及短路保護功能，可顯示正常、故障狀態。
（3）信號源：可調音頻信號源0.4kHz～10kHz；可調低頻信號源1Hz～30Hz，帶計算機控制擴展接口。
（4）轉動源控制： 0V~+24V輸出。帶計算機控制擴展接口。
（5）溫度源控制：采用高精度智能化PID調節溫度控制儀表控制。多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度0.5級。帶計算機控制擴展接口。
（6）等精度頻率/轉速表：采用六位等精度頻率計。四檔直鍵開關切換，可測量頻率（具有內測與外測功能）、轉速。
（7）直流電壓表：測量范圍為0～20V，量程為200mV ,2V，20V，四檔直鍵開關切換，具有內測與外測功能，精度為0．5級，三位半數顯。
（8）數據采集卡及處理軟件：數據采集卡采用12位A/D轉換、采樣速度10萬次/秒，采樣速度可以選擇。采樣方式分單步采樣、定時采樣、連續采樣，具有虛擬儀表功能。標準RS232接口，與計算機串行工作。提供的處理軟件有良好的計算機顯示界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等功能，更注重根據不同信號設定采集的速率、定時單步采樣周期。軟件還具備虛擬示波器功能。
（9）、附加說明：控制屏的正面右邊設有一個大凹槽，能容納四個模塊。
2、源模塊
溫度源：溫度<200℃(可調)。
轉動源：轉動盤速度0～2400轉/分(可調)。
振動源：振動梁頻率1 Hz~30Hz(可調)。
氣源：氣壓源采用氣泵0～20kpa可調輸出，數字式氣壓表（精度1％）；裝有浮子流量計。
3、處理電路模塊

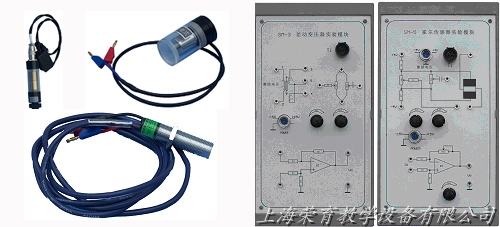

包括：SM-1公共模塊：有移相器、相敏檢波器、低通濾波器組成。SM-2應變傳感器實驗模塊。SM-3差動變壓器實驗模塊。SM-4電容式傳感器實驗模塊。SM-5霍爾式傳感器實驗模塊。SM-6壓電式傳感器實驗模塊。SM-7電渦流傳感器實驗模塊。SM-8溫度傳感器實驗模塊。SM-9壓力傳感器實驗模塊。SM-10光纖傳感器實驗模塊。SM-11氣敏傳感器實驗模塊:燈光顯示濃度。SM-12濕敏傳感器實驗模塊:燈光顯示濕度。SM-13超聲位移傳感器實驗模塊（數字直接顯示）。SM-14扭矩傳感器實驗模塊。SM-15微機測量控制模塊。SM-16溫度微機控制模塊。
4、傳感器
包括：電阻應變式傳感器（簡易電子稱，裝加熱器）、差動變壓器、電容式傳感器、霍爾式位移傳感器、霍爾式轉速傳感器、磁電式傳感器、壓電式傳感器、電渦流位移傳感器、K型熱電偶、E型熱電偶、冷端補償器、集成溫度傳感器、Pt100鉑電阻、Cu50銅電阻、光電轉速傳感器、擴散硅壓力傳感器、氣體流量計、光纖位移傳感器、氣敏傳感器、濕敏傳感器、超聲波位移傳感器、PSD位置傳感器、扭矩傳感器、CCD電荷耦合器件、光柵位移傳感器等25種傳感器。傳感器器件技術指標(參考值):
|
序號 |
名 稱 |
量 程 |
精 度 |
實驗內容 |
備注 |
|
1 |
電阻應變式傳感器 |
0-500g(200g) |
±0.5% |
1-6，9 |
簡易電子稱，裝加熱器 |
|
2 |
差動變壓器 |
±5mm |
±1% |
10-13 |
|
|
3 |
電容式傳感器 |
±3mm |
±1% |
14-15 |
|
|
4 |
霍爾式位移傳感器 |
±3mm |
±2% |
16-19 |
|
|
5 |
霍爾式轉速傳感器 |
0-2400轉/分 |
±3% |
20 |
|
|
6 |
磁電式傳感器 |
0-2400轉/分 |
±1% |
21-22 |
|
|
7 |
壓電式傳感器 |
1-30Hz |
±2% |
23 |
|
|
8 |
電渦流位移傳感器 |
≥1mm |
±3% |
24-29 |
|
|
9 |
K型熱電偶 |
0-800℃ |
±3% |
30 |
|
|
10 |
E型熱電偶 |
0-800℃ |
±3% |
30 |
|
|
11 |
集成溫度傳感器 |
-55～+150℃ |
±2% |
32 |
|
|
12 |
Pt100鉑電阻 |
0-800℃ |
±2% |
33 |
三線制 |
|
13 |
Cu50銅電阻 |
-55-100℃ |
±3% |
33 |
|
|
14 |
正溫熱敏電阻 |
0-200℃ |
±3% |
36 |
|
|
15 |
負溫熱敏電阻 |
0-200℃ |
±3% |
37 |
|
|
16 |
熱釋電傳感器 |
1-5m |
|
41 |
|
|
17 |
擴散硅壓力傳感器 |
0-50kpa |
±2% |
42-43 |
差壓 |
|
18 |
光纖位移傳感器 |
0-3mm |
±2% |
45-47 |
|
|
19 |
氣敏傳感器 |
50-2000PPm |
|
48 |
對酒精敏感 |
|
20 |
濕敏傳感器 |
10-95%RH |
±5% |
49 |
|
|
21 |
超聲波位移傳感器 |
30～300cm |
±1cm |
51-52 |
|
|
22 |
PSD位置傳感器 |
±2mm |
±2% |
53-55 |
|
|
23 |
扭矩傳感器 |
25N.m |
±1% |
56-57 |
|
|
24 |
CCD電荷耦合器件 |
測Φ3-6 mm直徑 |
2% |
58-59 |
|
|
25 |
光柵位移傳感器 |
0-100mm |
0.5% |
60 |
|
五、產品分類：
根據各類學校不同的要求，本裝置大致可分為以下四種型號：
TRY-151A型傳感器與測控技術實驗裝置（實驗項目1-35，取消采集卡）
TRY-151B型傳感器與測控技術實驗裝置（實驗項目1-45）
TRY-151C型傳感器與測控技術實驗裝置（實驗項目1-45；55-57 ）
TRY-151D型傳感器與測控技術實驗裝置（實驗項目1-57
