TMY-01型 透明液壓實驗臺
編號:N20081011191434
基本信息:
TMY-01型 透明液壓實驗臺

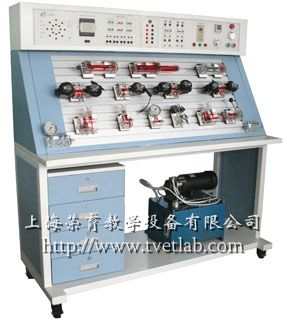

TMY-01型透明液壓實驗臺是為了液壓教學課程中展示各種液壓元件的內部結構、工作原理而專業設計的可視化液壓實驗平臺，每個透明液壓元件均按照工業液壓元件的實際內部結構而設計，真實的反映了工業液壓元件的構造原理及其工作原理。該裝置的所有液壓元件均采用進口透明有機玻璃材料制作，透明度高、不發黃、體積小、重量輕等優點，可利用該透明特點對單個液壓元件的結構、工作原理及性能進行教學講解。也可以組成任意基本回路觀察閥芯在回路中的動作情況和流體在閥體中的流向，滿足不同液壓實驗和不同學生的課程教學，在本系統上采
用PLC與液壓相結合，可以實現自動化液壓控制實驗教學。
用PLC與液壓相結合，可以實現自動化液壓控制實驗教學。一、 透明液壓實驗臺主要性能特點
1. 材料：閥體均采用進口透明有機玻璃材料，該有機玻璃材料耐腐蝕、抗磨性能好、長久不變色，可長期保證清晰觀察到各個液壓元器件的內部工作結構；
2. 液壓油：本實驗臺采用的液壓紅油，在實驗工程中，可清晰的觀看到液壓油流向，且增加了透明液壓元件的美觀性；
3. 方便：回路實驗均采用防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈；
4. 工藝：<1>所有的液壓元件內部均采用數控加工和表面精磨處理，加工精度0.5絲以上，使得液壓元件內泄漏小、工作性能好等優點；<2>所有透明可視部分都采用了多道拋光工序，透明度比較好；
5. 控制：采用可編程控制器（PLC）控制、繼電器控制等多種控制方式；
6. 固定：所有液壓元件固定地板均采用彈卡式固定，撤裝方便。
二、 透明液壓實驗臺實驗項目：
(一) 各種常見液壓泵、閥等元件的結構原理示教。
(二) 常見液壓回路演示實驗：（以下液壓回路均可采用繼電器或PLC兩種方式控制）
1)用二位四通電磁換向閥的換向回路；
2)用三位四通電磁換向閥的換向回路；
3)用手動換向閥的換向回路；
4)用"O” "M”型機能換向閥的閉鎖回路；
5)用液控單向閥的閉鎖回路；
6)壓力調定回路；
7)二級壓力回路；
8)用減壓閥的減壓回路；
9)用增壓缸的增壓回路；
10) 用換向閥的卸載回路；
11) 進油節流調速回路；
12) 回油節流調速回路；
13) 旁路節流調速回路；
14) 調速閥調速回路；（進油、回油、旁流三種）
15) 節流閥串聯二次進給回路；
16) 節流閥并聯二次進給回路；
17) 順序閥的順序動作回路；
18) 用壓力繼電器的順序動作回路；
19) 用行程開關控制的順序動作回路；
20) 用行程閥的順序動作回路；
21) 增壓缸增速回路；
22) 差動增速回路；
23) 二位二通閥卸荷回路；
24) 行程開關行程控制回路。
三、 透明液壓實驗臺主要技術參數：
1、 液壓泵站主要技術參數：（泵可選擇齒輪泵、擺線泵、葉片泵等任意一種）
n 直流調速電機：功率350W， 轉速0～2000r/min；
n 定量齒輪泵：型號 CB-B2.5 額定壓力：2.5Mpa 排量：2.5ml/r；
n 油箱：公稱容積30L。（附有液位、油溫指示計、吸油/回油濾油器）
2、 電源：AC220V、50HZ；
3、 控制電壓：安全控制電壓，DC24V；
4、 使用環境要求：防潮、防塵環境；
5、 實驗臺外形尺寸（mm）：長×寬×高＝1500×620×1600；
6、 實驗臺重量：約120Kg。
