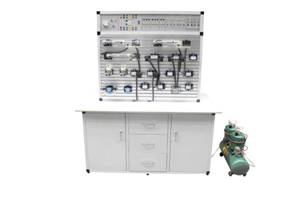

TRY-QD23氣動PLC控制實訓設備
一、氣動PLC控制實訓設備,plc控制實訓臺主要技術參數
1、電源AC220V50HZ
2、直流電源：輸入AC220V，輸出DC24V/2A
3、可編程控制器（PLC）：松三菱FX1N－20MR主機12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：360W,電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1400mm×900mm×760mm
8、實訓臺支架尺寸：1050mm×350mm×1020mm
二、氣動PLC控制實訓設備,plc控制實訓臺主要特點
1、TRY-QD23氣動PLC控制實訓設備、氣動PLC控制實訓設備,plc控制實訓臺主要由實訓桌及實訓支架、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、氣動PLC控制實訓設備,plc控制實訓臺氣動基本實訓回路舉例
|
1、單作用氣缸的換向回路 |
12、過載保護回路 |
|
2、雙作用氣缸的換向回路 |
13、互鎖回路 |
|
3、單作用氣缸速度控制回路 |
14、單缸單往復控制回路 |
|
4、雙作用氣缸單向調速回路 |
15、單缸連續往復動作回路 |
|
5、雙作用氣缸雙向調速回路 |
16、直線缸、旋轉缸順序動作回路 |
|
6、速度換接回路 |
17、多缸順序動作回路 |
|
7、緩沖回路 |
18、雙缸、同步動作回路 |
|
8、二次壓力控制回路 |
19、回缸聯動回路 |
|
9、高低壓轉換回路 |
20、卸荷回路 |
|
10、計數回路 |
21、或門型梭閥的應用回路 |
|
11、延時回路 |
22、快速排氣閥應用回路 |
