TRYYZ-01智能型液壓傳動實驗臺
一、智能型液壓傳動實驗臺,液壓傳動實訓臺簡介
TRYYZ-01C智能型液壓傳動實驗臺、智能型液壓傳動實驗臺,液壓傳動實訓臺是根據的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術含量高的快速組合式液壓傳動教學實驗臺。該實驗臺覆蓋了液壓技術、傳動繼電器控制技術、PLC自控技術、傳感器應用技術等多項技術，是一個功能全面的液壓傳動實驗臺。是一款適合高等院校、職業技術類院校的液壓流體實驗教學設備。設備采用開放、靈活的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新實訓能力。

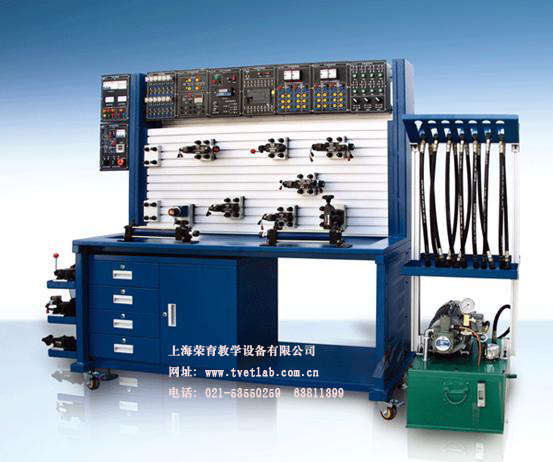

RYYZ-01C智能型液壓傳動實驗臺圖（外形以設計為準）
二、智能型液壓傳動實驗臺,液壓傳動實訓臺主要特點:
1.系統全部采用標準的工業用液壓元器件，使用安全可靠，貼近工業化。所有液壓閥采用力士樂技術液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；
2.實驗回路即插即用：實驗學員可以快速了解實驗臺功能，迅速掌握操作技能，并快速完成實驗操作。連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），內部密封材料運用密封材料——四氟材料密封圈，取代傳統的丁腈材料，解決了其他大多數廠家尚未克服的漏油問題，保證實驗過程的清潔干凈；
3.實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力；
4.實驗設備具有很的的擴展空間：實驗配置方案可根據具體要求進行配置，也可對實驗設備增加元器件以及其他控制方式以增強實驗臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實驗臺均可兼容；
5.可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；
6.實驗臺移動式模塊化設計：在實驗臺的設計上不僅綜合了人機工程學、的設計理念、產品的特點等多方面的因素，盡可能的讓實驗臺美觀輕巧，符合審美要求，而且對實驗臺的可靠性、安全性、使用壽命等問題也毫不含糊，打破傳統設計觀念；
7.優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了安全閥等，起到二次保護作用，確保實驗的安全；
8.安全等級高：實驗臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能，具有較高的安全使用性能。
三、智能型液壓傳動實驗臺,液壓傳動實訓臺組成部分
實驗臺由實驗工作臺、液壓泵站、液壓元件、測試傳感器、電氣控制單元等幾部分組成。
1.實驗工作臺
實驗工作臺以1.0MM-2.0MM厚的鋼板為主框架，外形緊湊、結實、美觀；
實驗臺表面采用除銹、亞光噴塑等處理，充分考慮適應各種實驗室環境；
工業鋁合金鋁合金面板帶“T”型溝槽，可方便、隨意地安裝液壓元件、傳感器等，搭接各種實驗回路。
液壓plc控制實驗臺,液壓伺服控制實驗臺,液壓泵實驗臺,液壓萬能實驗臺,智能液壓實驗臺

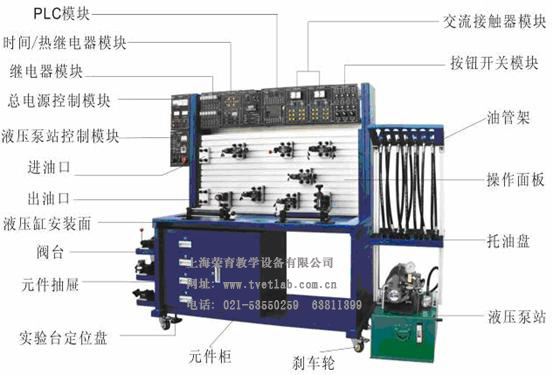

實驗臺結構簡圖
2.液壓泵站：（注：可根據實際需求提供不同壓力、不同類型、不同排量的液壓泵站）
液壓泵站：（注：可根據實際需求提供不同壓力、不同類型、不同排量的液壓泵站）
變量葉片泵：1臺公稱排量6.67ml/r,額定壓力：7Mpa；
定量齒輪泵驅動電機：2.2KW；
油箱：公稱容積40L；附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等；
壓油：32#抗磨液壓油。
四、智能型液壓傳動實驗臺,液壓傳動實訓臺液壓元件
所有液壓閥均為力士樂技術工業液壓閥，具體型號及種類詳見配置清單；
液壓元件種類眾多，包含了執行元件、電磁方向控制元件、手動控制元件、速度調節元件、流量控制元件等多種元件；
每個液壓元件均配有油路過渡底板，采用專用彈卡式底板固定，可方便、快速地將液壓元件固定在鋁合金型材面板；
每個液壓元件的控制油口全部安裝有開閉式快換接頭，密封材料采用的四氟膠，取代傳統的丁腈材料，可以保持5年以上不變形，不磨損。油路搭接、拆裝方便，且密閉性能好。
五、智能型液壓傳動實驗臺,液壓傳動實訓臺主要技術參數：
電源：國家標準工業用電——AC380V、50HZ；
控制電壓：安全控制電壓——DC24V；
使用環境要求：防潮、防塵環境；
系統總功率：<=5.5KW;
系統安全使用壓力：P<=7Mpa;
尺寸：1780×620×1680（mm）;
重量：約180Kg。
六、智能型液壓傳動實驗臺,液壓傳動實訓臺功能（實驗項目）
液壓傳動基本回路實驗：（三十余種回路）
壓力控制回路：
溢流閥調壓回路；
溢流閥單級遠程調壓回路；
多級溢流閥調壓回路；
雙向壓力調整回路；
溢流閥緩沖回路；
溢流閥限制低壓回路。
減壓回路：
一級減壓回路；
二級減壓回路；
多級減壓回路。
卸荷回路：
M型三位四通電磁換向閥中位機能泄壓回路；
二位三通電磁換向閥卸荷回路。
卸壓回路：
節流閥卸壓回路；
溢流閥卸壓回路。
速度控制回路：
節流閥控制的（進油、回油、旁油）節流調速回路；
調速閥控制的（進油、回油、旁油）調速回路；
差動連接增速回路；
電磁閥和調速閥串聯的減速回路；
節流閥串/并聯的二次進給回路
節流閥串/并聯速度換接回路。
單向同步回路：
節流閥控制的同步回路；
調速閥控制的同步回路；
液壓缸串聯同步回路。
方向控制回路：
換向閥控制換向回路；
順序閥控制的順序動作回路；
行程開關控制的順序工作回路；
壓力繼電器控制的順序動作回路。
鎖緊回路：
換向閥閉鎖回路；
單向閥的鎖緊回路。
平衡回路
順序閥控制的平衡回路。
保壓回路：
液控單向閥的保壓回路。
可編程序控制器（PLC）電氣控制實驗，機電液一體化控制實驗：
PLC的指令編程，梯形圖編程的學習；
PLC編程軟件的學習及使用；
PLC與計算機的通訊，在線調試、監控；
PLC在液壓傳動控制中的應用以及控制優化方案設計。智能型液壓傳動實驗臺,液壓傳動實訓臺相關產品：
