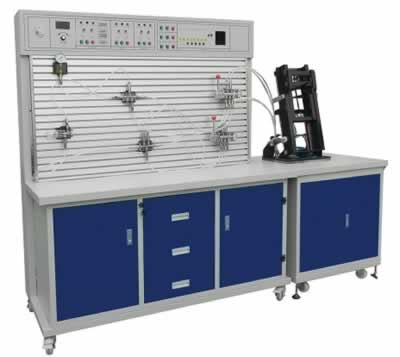

TRY-70CB液壓叉車控制教學實訓臺
一、液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺簡介：
液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該實訓設備具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。供以師生在教學實訓中使用。
二、液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺主要特點:
1）TRY-70CB型液壓叉車控制教學設備實訓臺是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學設備，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2)柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
3)柜體裝有四個萬向輪，方便實訓設備的搬運與拆卸.
4）控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S－20MR。
三、液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺基本參數：
1、實訓臺外形尺寸：1500×700×1800mm(長×寬×高)
2、演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V50Hz(市電)
4、液壓實訓泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分
6、安全限速范圍：1-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實訓油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
四、液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺學習目的:
|
1)了解液壓叉車的基本結構 |
2)了解液壓叉車的傳動系統 |
|
3)學習液壓叉車的液壓系統 |
4)學習液壓叉車的手動控制原理 |
|
5)學習液壓叉車的自動控制原理 |
五、液壓叉車控制教學實訓臺,液壓氣動實驗臺,液壓氣動實訓臺實訓內容:
1、液壓叉車的動作原理
|
1）上升 |
2）下降 |
|
3）前傾 |
4）后傾 |
2、液壓傳動的基本回路實訓
|
1）用換向閥的換向回路 |
2）用“O”型機能換向閥的閉鎖回路 |
|
3）用液控單向閥的閉鎖回路 |
4）壓力調定回路 |
|
5）二級壓力回路 |
6）用減壓閥的減壓回路 |
|
7）用增壓缸的增壓回路 |
8）用換向閥的卸載回路 |
|
9）進油節流調速回路 |
10）回油節流調速回路 |
|
11）調速齒輪泵調速回路 |
12）調速齒輪泵和調速閥的復合調速回路 |
|
13）流量閥短接的速度換接回路 |
14）二次進給回路 |
|
15）用順序閥的順序動作回路 |
16）用壓力繼電器的順序動作回路 |
|
17）用電器行程開關的順序動作回路 |
18）用行程閥的順序動作回路 |
