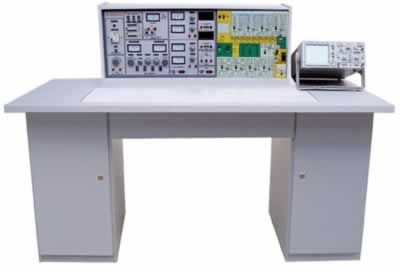

TRY-528F模電數電自動控制原理實驗設備
一、模電數電自動控制原理實驗設備簡介：
TRY-528F模電、數電、自動控制原理實驗室成套設備是為配合各類院?！?STRONG>自動控制理論》課程而設計的電子模擬設備，以積分器和加法器為基礎，配置了二極管、電位器、分壓器、電阻、電容等部件，可以組成PID調節器以及飽和、死區、遲滯等非線性環節。使用簡單、操作方便，參數選擇范圍較廣，可靈活地對控制系統進行模擬。對掌握控制理論、調試控制系統、選擇校正環節的理想參數等方面提供了方便，是學習控制理論課程必不可少的實驗設備。
該適用設備為改進型產品，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡（另購），即可取代長余輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備?？煞奖阃瓿蓪嶒?。為配合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課（模擬、數字電路）、專業課(自動控制原理)二合為一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。
主要特點：自動控制原理實驗系統自動化專業設計，整機結構合理，單元電路設置符合控制原理實驗要求，參數改變靈活，排題方便；選用進口高精度運算放大器0P07，它具有高增益，輸入失調電壓、電流較一般產品小，由它組成的加法器、積分器的“零點”和“積分漂移”較?。徊僮髅姘迳显O置了“復位”鍵，能方便地消除積分器電容上的殘余電荷，從而提高了本機重復運算的精度；自帶雙面雙量程電壓表，測量、調整方便；具有計算機接口，可方便連接計算機，組成數字/模擬實驗系統。
數電、模電實驗在實驗臺中央九孔通用電路板上進行，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。
二、模電數電自動控制原理實驗設備功能與結構:
（一）實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A，有表指示。
D組:單相市電輸出，供用戶自備教學儀器使用。
2·函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3·單元脈：每撥一次鈕子開關輸出一組正負脈沖。
4·七段譯碼器及對應譯碼顯示數碼管。
5·自動控制原理部分：由模擬運算單元、信號源、電壓表、計算機接口組成。
6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。
7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。
（二）學生實驗桌:
一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個柜，柜中存放元器件、貯存板及電腦，中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌面尺寸:160×68cm。
三、模電數電自動控制原理實驗設備實驗器材配置（以24座為例，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備實驗器材:長余輝示波器（型號不限），毫伏表，滑線變阻器。
五、模電數電自動控制原理實驗設備實驗項目：
（一）模電、數電部分：能完成“TRY-530A模電數電實驗室設備”的實驗項目。
（二）、自動控制實驗系統部分：
1．典型線性環節的模擬
2．二階系統的階躍響應
3．二階系統的頻率響應
4．線性系統的穩定性的研究
5．控制系統的校正
6．典型非線性特性
7．非線性控制系統特性分析TRY-318D通用智能型電工電子電拖實驗室設備
一、通用智能型電工電子電拖實驗室設備特點：
TRY-318D通用智能型電工電子電拖實驗室設備具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
通用智能型電工電子電拖實驗室設備是電工、電子、電力拖動三門課程綜合實驗設備，可完成電工學、電工原理、電子技術、電力拖動控制線路等課程近400項實驗。所有的元器件均已裝在元件盒上（內），元件盒盒體透明，盒內元件一目了然，非常直觀。元件盒蓋印有永不褪色的元件符號，符號線條美觀、清晰，盒蓋與盒體的結構采用較科學的壓卡式結構，維修拆裝非常方便。實驗臺桌中央配置通用電路板(注塑而成)。尺寸為90X35cm，表面均布有九孔一組互相通電插孔。元件盒在其上拼插成實驗電路，具有使用方便、靈活、插拔自如等特點。所有帶電部位均隱蔽，實驗安全可靠，局部跨線由插塊來實現，連成的實驗電路直觀、清楚。元器件放置在實驗桌下面左右抽屜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。三套設備合為一體，有效地提高實驗室的利用率和經濟效益。
二、通用智能型電工電子電拖實驗室設備適用范圍：
TRY-318D通用智能型電工電子電拖實驗室設備適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗?？赏瓿山恢绷鳌⒄袷?、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。
三、實驗臺及操作桌結構：
|
1．實驗臺外殼尺寸：123×35×20cm |
2．三相保險座 |
|
3．三相電源輸入指標 |
4．總開關：實驗臺電源總開關，帶漏電、過載保護 |
|
5．試驗按鈕：試驗漏電開關漏電功能 |
6．電源輸入指示1只 |
|
7．電源輸出指示3只(紅、綠、黃三色) |
8．交流電壓表：指示輸出線電壓 |
|
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 |
10．接線座5只：A單元三相四線及地線輸出 |
|
11．電流表W相電流輸出指示 |
12．O/I開關：三相四線電源輸出控制(提高安全系數) |
|
13．接線座2只：B單元交流低壓電源輸出 |
14．電表(2A)：B單元交流電流指示 |
|
15．旋鈕：B單元3-24V交流低壓選擇輸出 |
16．開關：C單元雙路直流穩壓電源開關 |
|
17．旋鈕：C單元雙路Ⅰ路穩流調節 |
18．旋鈕：C單元雙路Ⅱ路穩流調節 |
|
19．接線座2只：C單元Ⅰ路直流穩壓輸出 |
20．保險座：C單元雙路穩壓電源保險 |
|
21．電表4只：雙路穩壓電源電壓、電流指示 |
22．接線座：D單元直流5V穩壓輸出 |
|
23．電表：D單元電流0.5V輸出指示 |
24．開關1：控制各低壓交流電、信號源 |
|
25．開關2：控制E單元交直流調壓電源 |
26．電表：E單元交流電壓輸出指示 |
|
27．接線座4只：E單元交流、直流輸出口 |
28．旋鈕：E單元0～240V電壓調節 |
|
29．插座：G單元220V輸出插座 |
30．旋鈕：音頻功率放大器音量調節 |
|
31．接線座2只：音頻信號輸入 |
32．按鈕：單次脈使能開關 |
|
33．接線座3只：單次脈沖輸出口 |
34．電表：函數發生器正弦波輸出電壓指示 |
|
35．旋鈕：正弦波輸出三級衰減幅度粗調 |
36．旋鈕：正弦波輸出口 |
|
37．接線座：正弦波輸出口 |
38．旋鈕：矩形波輸出幅度調節 |
|
39．接線座：三角波輸出口 |
40．旋鈕：函數信號發生器頻率細調 |
|
41．接線座：矩形波輸出口 |
42．旋鈕：函數信號發生器五級頻率粗調 |
|
43．電表：函數發生器輸出頻率指示 |
44．萬用表：500型 |
|
45．智能型交流電路測量電表：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。 |
46．直流電機Ia、If指示：2只500mA直流電表 |
|
47．直流電源：0-220V輸出，直流電機工作電源 |
48．直流電機調速環節：Ra、RF調節裝置 |
|
49．實驗桌面尺寸：160×70cm |
50．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 |
|
51．儲存板：放置元件盒 |
52．左儲存柜：放置儲存板（帶門鎖） |
|
53．抽屜：放置常用工具 |
54．右儲存柜：放置儲存板（帶門鎖） |
|
55．示波器：型號不限（用戶自備） |
56．工具 |
四、通用智能型電工電子電拖實驗室設備主要技術指標：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。
電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
①頻率范圍：5HZ-550KHZ分五個頻段
②頻率指示：由HZ表直接讀出
③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
五、通用智能型電工電子電拖實驗室設備結構與配備
1、實驗桌:一臺二座，桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下部是元件儲存柜，放置元器件。
2、實驗臺:（同XDT-18C通用智能型電工、電子實驗室成套設備），學生實驗桌及示教控制臺各配備一臺。
3、示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150×70cm，用于講解、演示。
4、實驗器材配備:26臺三相180W電動機，26只時間繼電器，26只熱繼電器，78只交流接觸器，156只交直流電表，13只萬用表，39只指示燈，42只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。
5、用戶自備教學器材：示波器(型號不限)，晶體管毫伏表等。
五、通用智能型電工電子電拖實驗室設備實驗項目
（1）電工實驗
|
1．電工測量儀表的使用 |
2．常用元件的識別與檢測 |
|
3．線性元件與非線性元件的伏安特性 |
4．電源的外特性 |
|
5．電位值、電壓值的測定 |
6．電流表和電壓表的擴程 |
|
7．基爾霍夫定律的驗證 |
8．驗征楞次定律 |
|
9．迭加原理與互易定理的驗證 |
10．戴維南定理與諾頓定理的驗征 |
|
11．電壓源與電流源的等效變換 |
12．受控源特性的研究 |
|
13．一階電路實驗 |
14．二階電路的過渡過程 |
|
15．研究LC元件在直流和交流電路中的特性 |
16．負載獲得最大功率的條件 |
|
17．交流電路參數的測量 |
18．正弦交流電路中RLC元件的特性 |
|
19．RL及RC串聯電路實驗 |
20．RLC串聯諧振電路 |
|
21．日光燈電路的連接及功率因數改善 |
22．三相負載的星、三角接法 |
|
23．三相電路及功率的測量 |
24．R-C選頻網絡的研究 |
|
25．二端口網絡研究 |
26．單相變壓器實驗 |
|
27．互感電路實驗 |
28．三相異步電動機的使用與起動 |
|
29．三相電動機繼電接觸控制的基本電路 |
30．三相電動機Y一△起動控制實驗 |
|
31．三相電動機的順序控制實驗 |
32．三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
|
33．最簡單的電路 |
34．電路中各點電位與參考點的選擇 |
|
35．電阻的串聯 |
36．電阻的并聯 |
|
37．電阻的混聯 |
38．電阻分壓器電路 |
|
39．全電路歐姆定律 |
40．電橋的應用與平衡條件 |
|
41．節點電壓法 |
42．回路電壓法 |
|
43．支路電流法 |
44．RCL并聯電路 |
|
45．串聯電路 |
46．變壓器結構及工作原理 |
|
47．基爾霍夫第一定律 |
48．基爾霍夫第二定律 |
|
49．日光燈電路原理 |
50．擴大電壓表量程 |
|
51．擴大電流表量程 |
52．RC電路的過度過程 |
|
53．RL過渡過程 |
54．電容的串聯電路 |
|
55．電容的并聯電路 |
56．電容器的充放電 |
|
57．電容器在交直流中的作用 |
58．條形磁鐵在線圈中的運動 |
|
59．電容的混聯 |
60．純電阻、電感、電容電路 |
|
61．磁耦合線圈的順串 |
62．磁耦合線圈的反串 |
|
63．歐姆表的工作原理 |
64．雙聯開關二地控制 |
|
65．用示波器觀察磁滯回線 |
66．磁路歐姆定律 |
|
67．兩線圈的互感及同名端 |
68．互感耦合 |
|
69．提高功率因數的方法 |
70．單相電路功率的測量 |
|
71．收錄機電源電路 |
72．濾波電路 |
|
73．電阻與溫度的關系:用伏安法測出燈絲 |
在不同電壓下的阻值。 |
|
74．三相異步電機閘刀控制正轉實驗 |
75．具有過載保護的控制線路 |
|
76．按鈕控制的正反轉控制線路 |
77．接觸器控制星一三角降壓起動控制線路 |
（2）電子實驗
|
1．晶體二極管的特性及檢測 |
2．晶體三極管輸入輸出特性 |
|
3．低頻小信號電壓放大器 |
4．直接耦合兩級放大器 |
|
5．RC耦合兩級放大器 |
6．負反饋對放大器性能的影響 |
|
7．變壓器耦合推挽功率放大器 |
8．互補對稱推挽功率放大器(OTL) |
|
9．單相半波整流 |
10．單相全波整流 |
|
11．單相橋式整流 |
12．單相橋式整流濾波 |
|
13．單結晶體管特性 |
14．單結晶體管觸發電路 |
|
15．晶閘管簡單測試及可控整流電路 |
16．場效應管測試 |
|
17．串聯型穩壓電壓 |
18．差動放大電路的研究 |
|
19．集成運放參數的測試 |
20．集成運放減法電路 |
|
21．集成運放加法電路 |
22．集成運放積分電路 |
利用上述44項實驗元器件也可完成面實驗
|
23．集成運放微分電路 |
24．集成運放文氏正弦波振蕩器 |
|
25．電容三點式振蕩器 |
26．電感三點式振蕩器 |
|
27．集成穩壓電路 |
28．無穩態電路（多諧振蕩器） |
|
29．施密特觸發器 |
30．集成與門邏輯功能測試 |
|
31．集成非門電路邏輯功能測試 |
32．集成或門電路邏輯功能測試 |
|
33．集成與非門邏揖功能測試 |
34．CMOS門電路的測試 |
|
35．基本RS觸發器 |
36．JK觸發器 |
|
37．D觸發器 |
38．555時基電路的應用（方波發生器) |
|
39．二一十進制計數器 |
40．二一十進制8421譯碼器 |
|
41．加法器 |
42．減法器 |
|
43．用集成與非門構成單穩態觸發器 |
44．組合邏輯電路 |
|
45．P-N結單向導電特性 |
46．三權管ICBO的測量電路 |
|
47．三極管ICEO的測量電路 |
48．三極管電流放大 |
|
49．三極管的VA特性 |
50．帶負載的單級小信號電壓放大 |
|
51．電壓負反饋偏置電路 |
52．分壓式電流負反饋偏置電路 |
|
53．用熱敏電阻穩定工作點 |
54．用二極管穩定工作點 |
|
55．分析Ce對低頻特性的影響 |
56．共基極放大實驗電路 |
|
57．共集電極放大實驗電路 |
58．共源極基本放大電路 |
|
59．場效應管自給偏壓放大電路 |
60．場效應管分壓式自偏壓電路 |
|
61．場效應管共漏極電路 |
62．場效應管共柵極電路 |
|
63．單管阻容放大電路 |
64．基本直流放大電路 |
|
65．用電阻提高后級發射極電位 |
66．用穩壓管提高后級發射極電位 |
|
67．變壓器耦合放大電路 |
68．甲類功率放大電路 |
|
69．乙類功率放大電路 |
70．串聯電流負反饋 |
|
71．串聯電壓負反饋電路 |
72．并聯電壓負反饋電路 |
|
73．并聯電流負反饋電路 |
74．兩級放大電路中的負反饋 |
|
75．射極輸出電路 |
76．自舉射極輸出電路 |
|
77．用電容衰減高頻電壓 |
78．用負反饋消除自激振蕩 |
|
79．電池監視電路 |
80．場效應管、三極管組成放大電路 |
|
81．PNP-NPN直接耦合放大電路 |
82．共基共射放大電路 |
|
83．晶體管開關作用 |
84．液位光電控制 |
|
85．簡單的溫控電路 |
86．模擬光控簡易路燈自動開關電路 |
|
87．RC移相振蕩器 |
88．雙T選頻網絡 |
|
89．雙T選頻網絡組成的振蕩器 |
90．變壓器反饋式振蕩電路 |
|
91．場效應管變壓器反饋式振蕩電路 |
92．防盜報警電路 |
|
93．串聯型晶體振蕩電路 |
94．互補音頻振蕩訊響器 |
|
95．報警訊響器 |
96．音樂門鈴電路 |
|
97．電子報警器電路 |
98．差動放大電路的基本形式 |
|
99．電子門鈴電路 |
100．準互補對稱電路 |
|
101．三管OTL互補對稱電路 |
102．長尾式差動放大電路 |
|
103．差動輸入單端輸出 |
104．單端輸入雙端輸出 |
|
105．單端輸入單端輸出 |
106．雙電源式長尾差動放大電路 |
|
107．差動式放大器實驗電路 |
108．具有恒流源的差動放大電路措施 |
|
109．單端輸出差動放大電路的溫諷分析 |
110．閃光器電路 |
|
111．運算放大器的基本接法 |
112．電流差動式運放用作交流比例放大 |
|
113．Vos的簡易測量方法 |
114．Aos的簡易測量方法 |
|
115．Aod的簡易測量方法 |
116．共模抑制比Cmrr的簡易測試 |
|
117．最大共模輸入電UIcm的簡易測試 |
118．Yopp的簡易測試 |
|
119．SR的測量方法 |
120．基本同相放大接法 |
|
121．運放構成的LC振蕩器 |
122．電熱杯調溫電路 |
|
123．引到反向端輸入調零措施 |
124．引到同向端輸入調零指施 |
|
125．為使電值不致過大的接法 |
126．利用三極管的基極電流實現Ios的溫度補償 |
|
127．利用T型網絡提高等效反饋電阻 |
128．使互補管工作在甲乙類擴大輸出電流的措施 |
|
129．對電容負載進行校正時措施 |
130．反相輸入保護措施 |
|
131．同相輸入保護措施 |
132．利用穩壓管保護器件 |
|
133．電源極性錯接的保護 |
134．電源啟動瞬間過壓保護 |
|
135．二極管檢波電路 |
136．利用PN結的溫度系數測量溫度的電路原理 |
|
137．雙二極管限幅器 |
138．反相運放基本電路 |
|
139．可變比例放大 |
140．同相運放基本電路 |
|
141．電壓/電流變換電路 |
142．電流/電壓變換電路 |
|
143．電壓跟隨器 |
144．差動放大基本電路 |
|
145．運算放大器的差動輸 |
146．反相輸入求和運算 |
|
147．同相輸入求和運算 |
148．雙端輸入求和運算 |
|
149．基本積分電路 |
150．EG考濾泄漏阻對的積分運算電路 |
|
151．提高積分時間常數的措施 |
152．快速積分電路 |
|
153．模擬一階微分方程電路 |
154．模擬二階微分方程電路 |
|
155．基本微分電路 |
156．實用微分電路 |
|
157．利用間接方法得到近似微分 |
158．基本對數運算電路 |
|
159．利用三極管的對數特性組成對數運算電路 |
160．反對數放大的基本電路 |
|
161．Vo正比于VxVy電路 |
162．簡單的過零此較電路 |
|
163．具有滯迥特性的比較電路 |
164．雙限比較電路 |
|
165．利用二級管作為上限檢測幅度選擇電路 |
166．雙限三態比較電路 |
|
167．下限檢幅選擇電路 |
168．基本采樣保護電路 |
|
169．RC無源網終的低通濾波電路 |
170．濾波電路接到組件的同相輸入端 |
|
171．濾波電路接到組件的反相輸入端 |
172．簡單二階RC濾波電路 |
|
173．典型RC有源濾波電路 |
174．兩階有源濾波電路 |
|
175．多路反饋二級有源濾波電路 |
176．典型二階高通有源濾波電路 |
|
177．基本帶通濾波電路 |
178．典型帶通濾波電路 |
|
179．用雙T網絡組成的帶阻濾波 |
180．輸出限幅的反相器 |
|
181．實用差值運算放大器 |
182．矩形波振蕩電路 |
|
183．阻容移相觸發電路 |
184．電熱褥調溫裝置 |
|
185．寬度可調的矩形波發生器 |
186．簡單的鋸齒波發生器 |
|
187．幅頻可調的鋸齒波發生器 |
188．單相橋式整流常用畫法電路 |
|
189．全波整流電路的最大反向峰值電壓 |
190．電容濾波電路 |
|
191．電容濾波帶電阻負載 |
192．全波整流電容濾波電路 |
|
193．RC濾波電路 |
194．多段RC濾波電路 |
|
195．基本的LC濾波電路 |
196．T型濾波電路 |
|
197．二倍壓整流電路 |
198．三倍壓整流電路 |
|
199．基本穩壓管穩壓電路 |
200．基本調整管穩壓電路 |
|
201．具有放大環節的穩壓電路 |
202．調整管穩流電路 |
|
203．電子濾波器 |
204．串聯穩壓電路 |
|
205．并聯穩壓電路 |
206．電子催眠器 |
|
207．三端集成穩壓電路 |
208．正電源輸出可調的集成穩壓電路 |
|
209．單相全波可控整流 |
210．硅穩壓管穩壓電路 |
|
211．單相半波可控整流 |
212．單相橋式半控整流 |
|
213．充電用硅整流器原理 |
214．感性負載對晶閘管的影響 |
|
215．晶閘管觸發導通試驗 |
216．反電動勢負載晶閘管電路 |
|
217．簡易電子調壓電路 |
218．測試單結管分壓比n |
|
219．單結管振蕩電路 |
220．單結管觸發應用電路 |
|
221．二極管"與"門電路 |
222．三極管"或"門電路 |
|
223．與邏輯形象化 |
224．或邏輯形象化 |
|
225．非邏輯形象化 |
226．三極管"非"門 |
|
227．三極管"與非"門 |
228．三極管"或非"門 |
|
229．三扳管雙穩態電路 |
230．三極管單穩態電路 |
|
231．三極管多諧振蕩電路 |
232．置位觸發電路 |
|
233．射極耦合雙穩態 |
234．對稱式多諧振蕩器 |
|
235．環形多諧振蕩器 |
236．微分型單穩態電路 |
|
237．集成施密特電路 |
238．矩形波發生器 |
|
239．單脈沖電路 |
240．連續脈沖發生器 |
（三）電力拖動實驗：
|
1．閘刀開關正轉控制線路 |
2．接觸器點動正轉控制線路 |
|
3．具有自鎖的正轉控制線路 |
4．具有過找保護的正轉控制線路 |
|
5．倒順開關控制正反轉控制線路 |
6．接觸器聯鎖的正反轉控制線路 |
|
7．按鈕聯鎖的正反轉控制線路 |
8．按鈕接觸器復合聯鎖控制線路 |
|
9．自動往返行程控制線路 |
10．接觸器控制串聯電阻降壓起動線路 |
|
11．時間繼電器控制串聯電阻降壓控制線路 |
12．手動Y/△降壓起動 |
|
13．接觸器控制Y/△降壓起動 |
14．時間繼電器控制Y/△降壓起動 |
|
15．QX3-13型Y/△自動起動控制線路 |
16．半波整流能耗制動控制線路 |
|
17．全波整流能耗制動控制線路 |
18．C620車床電氣控制線路 |
|
19．手動降壓起動 |
20．單相運行反接制動控制線路 |
|
21．電動葫蘆電氣控制線路 |
22．C6163車床電氣控制線路 |
|
23．控制電路聯鎖控制線路 |
24．主電路聯鎖控制線路 |
|
25．直流電機啟動 |
26．直流電機的調速 |
|
27．直流電機的反轉 |
28．直流電機制動實驗 |
數電模電電力拖動實驗裝置相關產品：
TRY-745A通用電工電子技能實訓考核實驗室成套設備
