數電實驗箱,數電實訓設備
來源： 作者： 發布時間：2020-7-15 13:39:49

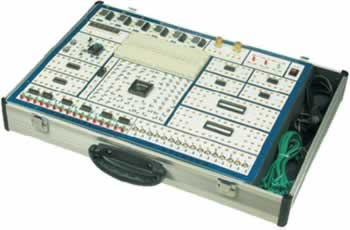

TRY-SD2數電實驗箱, 數電實驗平臺
一、數電實驗箱,數電實訓設備組成
1、電源：交流輸入：220V±10%、50Hz
直流輸出：±12V/0.3A、5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、固定頻率脈沖源7路，輸出均為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz；
4、時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計，測量范圍：0-9.9999MHz，誤差<1Hz
6、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。
8、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只，阻值分別22K，100K。
10、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。
（2）臺灣產面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區，標準配置為Lattice1032實驗板，也可根據學校要求選配，如Lattice4256，AlteraEPM7128s、AlteraEP1K30、AlteraEP1K100、Xinlix95108等實驗板。
二、數電實驗箱,數電實訓設備實驗項目
1、同“TRY-SD1型數字電路實驗箱”
2、EDA器件開發設計實驗
1、單元電路設計實驗：
|
（1）常用門電路設計； |
（2）編碼器/譯碼器設計； |
|
（3）觸發器及時序電路設計； |
（4）同步/異步計數器設計； |
|
（5）鍵盤掃描實驗； |
（6）加法器實驗 |
2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計。
3研究創新實驗：
|
（1）數字頻率計； |
（2）數字電子鐘設計； |
|
（3）十字路口交通燈自動控制器的設計； |
（4）出租車計費器的設計； |
|
（5）數字濾波器設計； |
（6）DAC、ADC模型設計； |
|
（7）數字模擬綜合系統設計 |
