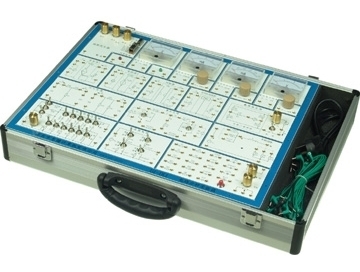

RY-DL2型電路原理分析實驗箱

   RY-DL2型電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證平臺，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。

RY-DL2型電路原理分析實驗箱產品介紹：

一、電路原理分析實驗箱系統特點

1、它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路；

2、實驗板正面印有電路原理圖，反面安裝器件，使學生對實驗原理一目了然，也防止了器件的人為損壞；各實驗電路中需測試的點均有測試孔，使用方便，接觸可靠。

3、該實驗箱適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。

二、電路原理分析實驗箱系統組成

（1）電源輸入：AC220V±10% ，50Hz

輸出：±l2V/0.5A，±0～l2V/0.5A（可調穩壓電源）

均有短路過載保護，自動恢復功能。

（2）函數發生器

波形：正弦波、方波、三角波

       頻率范圍：10Hz ～ 90KHz，分四檔連續可調

幅值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指針式電壓表頭：0～30V及0～3V各1只；

指針式電流表頭：0～20mA及0～1mA各1只；

可滿足多點同時測試電壓、電流的動態監測。

（4）元件組：電阻10只、電容5只、二極管(穩壓管)3只、電位器2只（1K、10K各一）。

（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。

三、電路原理分析實驗箱實驗項目

1、線性與非線性元件的伏安特性。

2、電位及其與電壓關系的研究。

3、基爾霍夫定理。

4、疊加定理。

5、電壓源與電流源的等效變換。

6、戴維南及諾頓定理。

7、受控源VCVS、VCCS的實驗。

8、典型電信號的觀察和測量。

9、RC一階電路的響應測試。

10、二階電路的響應測試。

11、RC選頻網絡特性測試。

12、R、L、C元件在正弦電路中的特性實驗。

13、R、L、C串聯諧振電路的研究。

14、R、L、C并聯諧振電路的研究。

15、雙口網絡測試。

16、其它電路的研究。

RY-DL6電路分析實驗箱是在RY-DL2的基礎上改進而成的。它相對于RY-DL2有以下不同。

1、電源輸出 ：增加固定輸出 ±5V/0.5A ，有短路過載保護，自動恢復功能。

2、函數信號發生器（最高輸出頻率達2MHz以上）

     波    形：正弦波、方波、三角波

     頻率范圍：2Hz～1MHz，分四檔連續可調

     幅    值：方波、正弦波、三角波 （峰-峰值：0～10V）

3、 1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔；

4、擴充了元件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

擴充元件庫主要是幫助學生自行設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

5、系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
