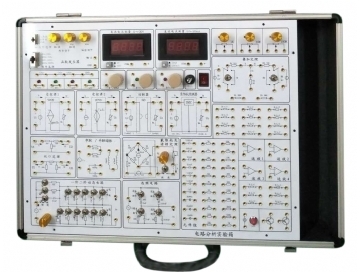

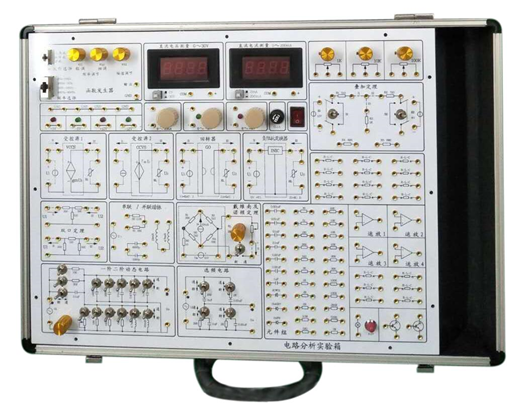

RY-DL6電路分析實驗箱

　 DL6該電路分析實驗箱是在DL2的基礎的上改進而成，主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。有電路原理基本電路。

 ☆電路分析實驗箱系統組成

（1）電源輸入：AC220V±10% ，50HZ

電源 輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。

電流輸出：0～l00mA.

（2）函數信號發生器

  波 形：正弦波、方波、三角波

 頻率范圍：0HZ～100KHZ，分四檔連續可調

  幅 值：方波、正弦波、三角波（峰-峰值：0～10V）

 （3）1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔，精度為0.5級；

可同時滿足多 個測試點電壓、電流的動態監測。

 （4）器件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

（5）系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。

  ☆電路分析實驗箱可完成以下實驗：

 (l)線性與非線性元件的伏安特性。　　　 (10)RC一階電路的響應測試。

 (2)電位及其與電壓關系的研究。　　　　(11)二階電路的響應測試。

 (3)基爾霍夫定理及其故障判斷。　　　　(12)RC選頻網絡特性測試。

 (4)疊加定理。 　　　　　　　　　　　　(13)R、L、C元件在正弦電路中的特性實驗。

 (5)電壓源與電流源的等效變換。　　　　(14)R、L、C串聯諧振電路的研究。

 (6)戴維南及諾頓定理。　　　　　　　　(15)R、L、C并聯諧振電路的研究

 (7)最大功率傳輸測定　　　　　　　　　(16)雙口（二端口）網絡測試。

 (8)受控源VCVS、VCCS的實驗。　　　 　(17)互易定理實驗。

 (9)典型電信號的觀察和測量。　　　　　 (18)其它電路的研究
